Trong màn hình LED module lắp ghép, SMD và DIP là hai công nghệ đóng gói LED cơ bản nhất mà bất kỳ ai tìm hiểu cũng sẽ gặp. Chúng khác nhau từ cách tạo ra một điểm ảnh, cách ánh sáng phát ra, cho đến vị trí lắp đặt phù hợp. Chọn nhầm giữa SMD và DIP có thể khiến màn hình quá tối, góc nhìn kém hoặc lãng phí ngân sách không cần thiết. Bài viết này phân biệt rõ hai công nghệ này để bạn có quyết định chính xác cho dự án của mình.
Mục lục

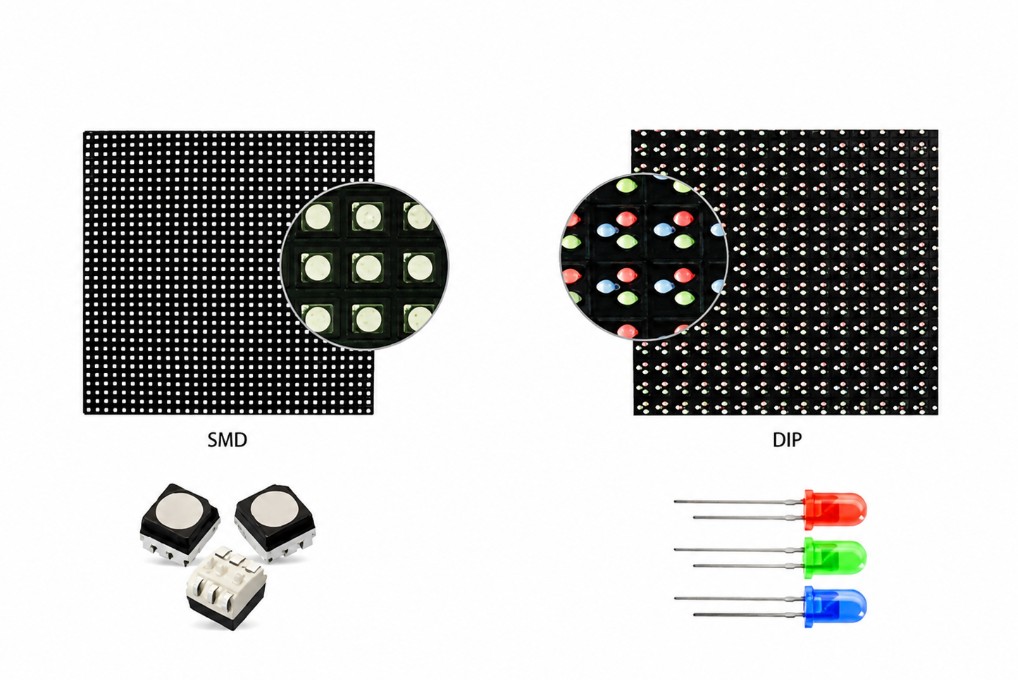

1. Cấu tạo và nguyên lý tạo điểm ảnh
Sự khác biệt cốt lõi giữa SMD và DIP nằm ở cách ba chip LED màu đỏ, xanh lá, xanh dương được đóng gói để tạo thành một điểm ảnh.
1.1. Công nghệ DIP (Dual In-line Package)
DIP LED sử dụng ba bóng LED đơn sắc riêng biệt, mỗi bóng có hai chân cắm xuyên qua lỗ trên bảng mạch in (PCB) và được hàn cố định. Mỗi bóng chứa một chip phát sáng duy nhất, được bảo vệ trong lớp vỏ epoxy hình trụ hoặc oval. Ba bóng đỏ, lục, lam được đặt cạnh nhau thành một cụm, tạo thành một điểm ảnh vật lý. Khi nhìn gần, bạn thấy rõ ba chấm sáng riêng biệt, chỉ khi đứng xa chúng mới hòa trộn thành màu mong muốn.
Kích thước bóng DIP phổ biến là 5mm hoặc 8mm, do đó khoảng cách giữa các điểm ảnh (pixel pitch) không thể nhỏ hơn P6 một cách kinh tế. Bề mặt module DIP gồ ghề với hàng nghìn bóng LED nhô lên. Chính cấu trúc này mang lại độ sáng rất cao nhờ mỗi bóng hoạt động như một thấu kính hội tụ ánh sáng.
1.2. Công nghệ SMD (Surface-Mount Device)
SMD LED tích hợp cả ba chip màu vào chung một gói vuông nhỏ, phẳng. Gói SMD được hàn trực tiếp lên bề mặt PCB bằng công nghệ gắn bề mặt, không cần khoan lỗ. Màu sắc được pha trộn ngay bên trong gói trước khi phát ra ngoài, vì vậy ngay cả khi nhìn gần, bạn chỉ thấy một điểm sáng đồng nhất chứ không phải ba chấm riêng lẻ.
Gói SMD có nhiều kích thước: 3535, 2727 cho outdoor; 2121, 1515, 1010 cho indoor. Nhờ kích thước nhỏ, SMD cho phép sản xuất module có pixel pitch rất mịn, xuống đến P0.9 hoặc nhỏ hơn. Bề mặt module SMD phẳng hơn DIP, các điểm ảnh nằm sát nhau tạo hình ảnh liền mạch.

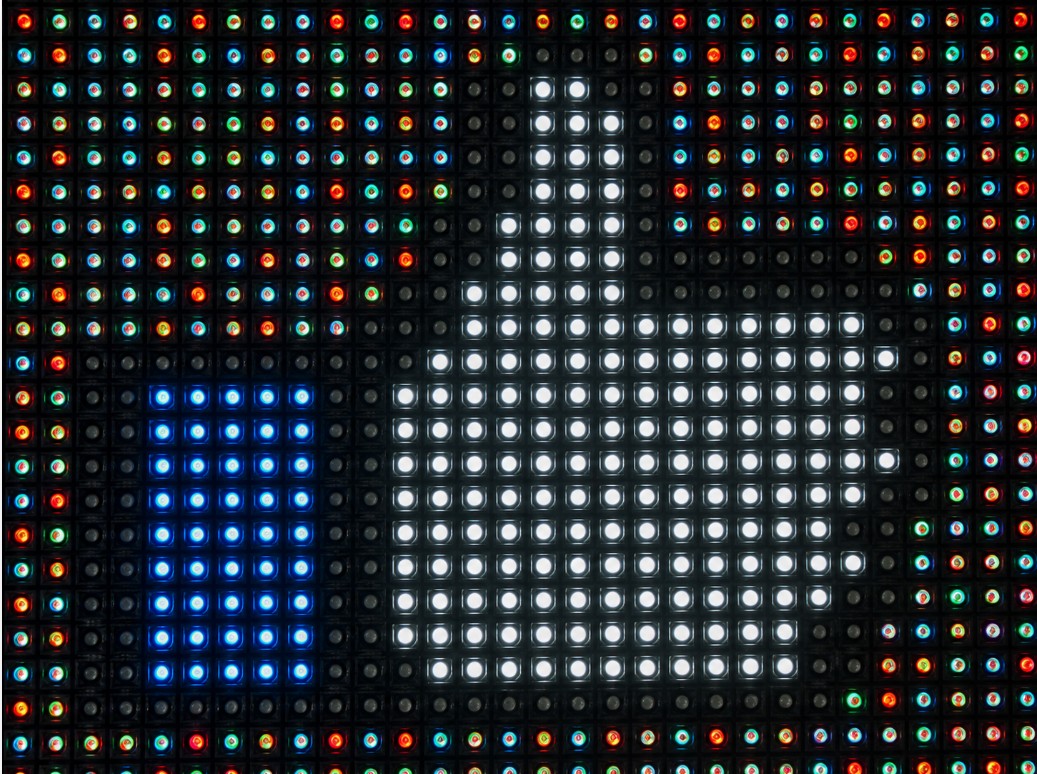

2. So sánh chi tiết về đặc điểm hiển thị
2.1. Độ sáng
DIP LED vô địch về độ sáng tối đa. Nhờ cấu trúc bóng rời với thấu kính epoxy hội tụ, module DIP dễ dàng đạt 7.000 nit đến trên 10.000 nit, hiển thị rõ ràng dưới ánh nắng trực tiếp gay gắt. SMD outdoor cũng đạt được 5.000-8.000 nit, nhưng để đạt mức ngang DIP, SMD cần dùng chip lớn hơn và tiêu thụ điện nhiều hơn. Với indoor, SMD vượt trội vì có thể điều chỉnh độ sáng xuống thấp mượt mà, phù hợp không gian kín.
2.2. Góc nhìn
Đây là điểm yếu cố hữu của DIP. Các bóng LED nhô cao che khuất lẫn nhau khi nhìn nghiêng, giới hạn góc nhìn ngang khoảng 100-110 độ, góc dọc chỉ 50-60 độ. Người đứng lệch sẽ thấy hình ảnh tối và màu sắc sai lệch. Ngược lại, SMD với bề mặt phẳng cho góc nhìn rất rộng, từ 140-160 độ cả chiều ngang lẫn chiều dọc. Trong hội trường, sân khấu hay sảnh trung tâm thương mại, nơi khán giả trải rộng, SMD là lựa chọn bắt buộc.
2.3. Độ mịn hình ảnh và khoảng cách điểm ảnh
SMD có thể đạt pixel pitch siêu nhỏ (P0.9, P1.2, P1.5), cho hình ảnh sắc nét ngay cả khi người xem đứng cách 1-2 mét. DIP bị giới hạn ở P6 trở lên do kích thước vật lý của bóng LED. Vì vậy, DIP chỉ phù hợp với màn hình cỡ lớn, khoảng cách xem xa như biển quảng cáo trên cao, bảng tỉ số sân vận động. SMD chiếm lĩnh toàn bộ phân khúc indoor và cả outdoor có yêu cầu độ phân giải cao.
2.4. Độ đồng đều màu và khả năng hiển thị
SMD vượt trội về độ đồng đều màu sắc. Ba chip trong cùng một gói SMD được sản xuất và phân bin cùng nhau, màu sắc đồng nhất giữa các điểm ảnh. Với DIP, mỗi bóng đỏ, lục, lam là một linh kiện riêng, đến từ các lô sản xuất khác nhau, dễ gây ra hiện tượng lệch tông màu giữa các vùng trên màn hình nếu không được hiệu chuẩn kỹ. Khi hiển thị nền trắng, module DIP thường có cảm giác “hạt” và không mịn bằng SMD.
3. So sánh về độ bền và khả năng chống chịu môi trường
DIP có ưu thế tự nhiên về chống nước và chống bụi. Vỏ epoxy của mỗi bóng LED đã là một lớp bảo vệ chip khỏi ẩm và bụi. Khi kết hợp với mặt nạ và gioăng kín, module DIP dễ dàng đạt IP65 mặt trước. SMD outdoor cũng đạt được IP65, nhưng cần thêm lớp keo phủ bảo vệ toàn bộ bề mặt. Với SMD indoor không có keo phủ, bóng LED dễ bị bong, trầy xước nếu có va chạm.
Về độ bền cơ học, chân cắm xuyên lỗ của DIP bám chắc vào PCB hơn so với chân hàn bề mặt của SMD. Trong môi trường rung động mạnh hoặc giãn nở nhiệt lớn, DIP ít bị nứt mối hàn hơn. Tuy nhiên, công nghệ SMD outdoor hiện đại với gói lớn như 3535 và chân hàn dày đã thu hẹp khoảng cách này.
4. Bảng so sánh tổng hợp LED SMD và DIP
| Tiêu chí | LED DIP | LED SMD |
|---|---|---|
| Cấu trúc điểm ảnh | Ba bóng rời cắm xuyên lỗ | Một gói vuông chứa ba chip |
| Bề mặt module | Gồ ghề, bóng LED nhô cao | Phẳng hơn, các điểm ảnh sát nhau |
| Pixel pitch nhỏ nhất | P6 (phổ biến P10, P16) | P0.9 trở lên |
| Độ sáng tối đa | 7.000 – 10.000+ nit | 5.000 – 8.000 nit (outdoor) |
| Góc nhìn | Hẹp (100-110° ngang, 50-60° dọc) | Rộng (140-160° cả hai chiều) |
| Độ đồng đều màu | Khó đồng đều, cần hiệu chuẩn kỹ | Tốt, ba chip chung gói |
| Chống nước, bụi | Dễ đạt IP65, vỏ epoxy bảo vệ | Cần keo phủ, mặt nạ kín |
| Khả năng sửa chữa | Thay từng bóng lẻ dễ dàng | Thay cả gói SMD nhỏ, khó hơn |
| Tiêu thụ điện (cùng diện tích) | Cao hơn để đạt độ sáng lớn | Hiệu suất cao hơn, tiết kiệm hơn |
| Giá thành | Thấp với pitch lớn | Cao hơn với pitch nhỏ, tương đương với pitch lớn |
| Ứng dụng điển hình | Biển quảng cáo ngoài trời cỡ lớn, sân vận động, bảng giá xăng | Indoor cao cấp, sân khấu, hội trường, outdoor pitch nhỏ |

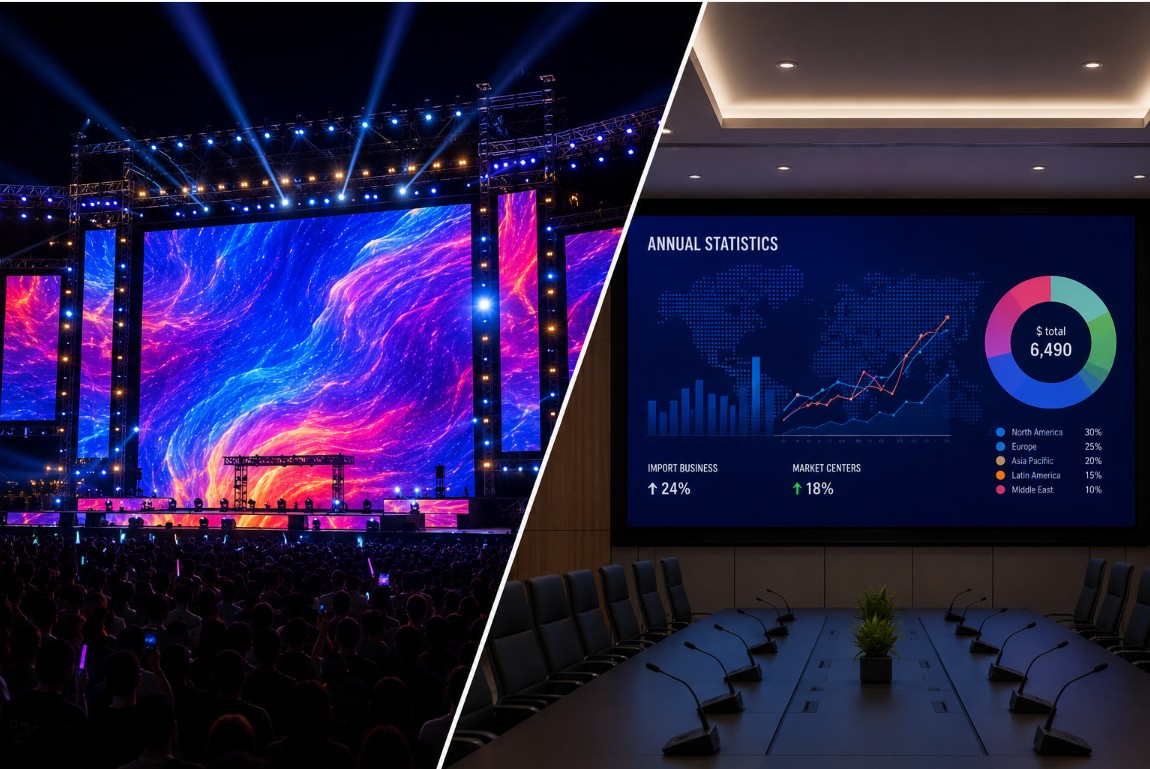

5. Ứng dụng thực tế: Khi nào chọn DIP, khi nào chọn SMD?
Quyết định giữa DIP và SMD phụ thuộc hoàn toàn vào yêu cầu dự án.
Chọn DIP LED khi:
- Màn hình ngoài trời khổ lớn, khoảng cách xem từ 15-20 mét trở lên, như biển quảng cáo trên nóc tòa nhà, màn hình cầu vượt, bảng tỉ số sân vận động.
- Yêu cầu độ sáng cực cao để cạnh tranh trực tiếp với ánh nắng mặt trời cả ngày.
- Ngân sách hạn chế và không cần độ phân giải mịn. DIP P10, P16 có giá thành rẻ hơn đáng kể so với SMD cùng diện tích.
- Môi trường khắc nghiệt (ven biển, độ ẩm cao, rung động mạnh), nơi độ bền cơ học và khả năng chống ăn mòn của DIP phát huy lợi thế.
Chọn SMD LED khi:
- Màn hình indoor bất kỳ: phòng họp, hội trường, sảnh triển lãm, sân khấu trong nhà, studio. Góc nhìn rộng và độ mịn hình ảnh là yếu tố sống còn.
- Màn hình outdoor cần độ phân giải cao (P2.5 đến P6), khoảng cách xem dưới 10 mét. SMD outdoor hiện nay đã đủ sáng và bền để thay thế DIP ở phân khúc này.
- Màn hình cho thuê sự kiện, sân khấu di động cần trọng lượng nhẹ, lắp ráp nhanh.
- Bất kỳ ứng dụng nào đòi hỏi góc nhìn rộng và màu sắc đồng đều tuyệt đối.
Có thể bạn quan tâm: Phân loại màn hình LED – xem chi tiết
6. Tương lai của DIP và SMD
SMD đang chiếm lĩnh thị trường và tiếp tục mở rộng sang outdoor nhờ các gói LED ngày càng bền và sáng hơn. DIP không còn được đầu tư nghiên cứu để thu nhỏ kích thước hay mở rộng góc nhìn. Tuy nhiên, DIP sẽ không biến mất hoàn toàn trong 5-10 năm tới. Ở những vị trí siêu sáng, siêu xa, siêu rẻ, DIP vẫn là lựa chọn không có đối thủ. Các nhà sản xuất như Absen, LianTronics vẫn duy trì dòng DIP cho các dự án hạ tầng lớn.
Trong khi đó, SMD đang tiến hóa lên các công nghệ mới như IMD và COB, nhưng bản thân SMD truyền thống vẫn là xương sống của ngành màn hình LED module.
DIP và SMD không phải là đối thủ trực tiếp, mà là hai giải pháp cho hai bài toán khác nhau. DIP sinh ra để chiến thắng ánh nắng mặt trời ở khoảng cách xa với chi phí thấp nhất. SMD sinh ra để mang lại hình ảnh đẹp, góc nhìn rộng và sự linh hoạt cho mọi không gian. Hiểu rõ sự khác biệt về cấu tạo, độ sáng, góc nhìn và độ bền giúp bạn không mắc sai lầm khi chọn module cho dự án.
