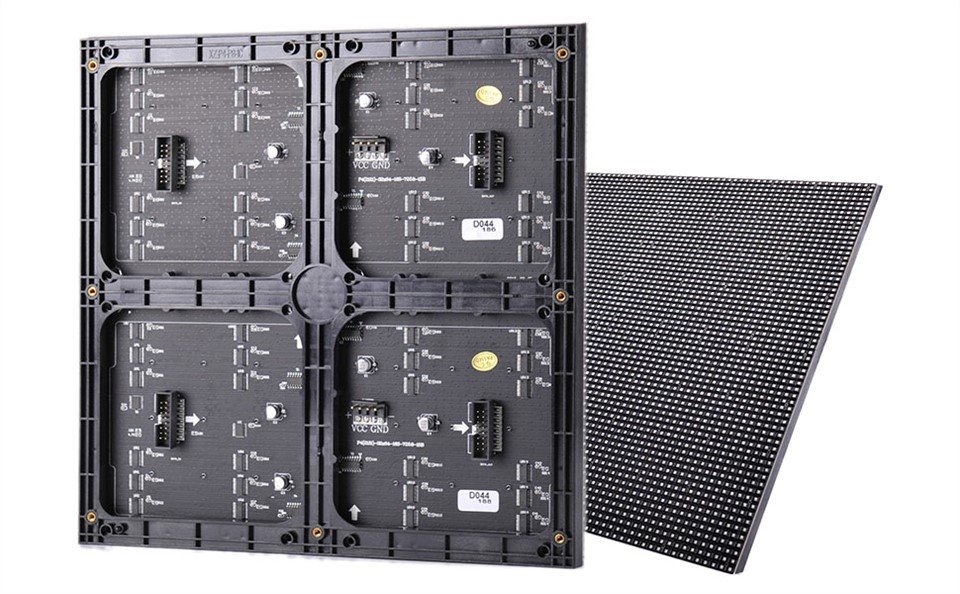

Module LED chống nước hoạt động như thế nào?

Module LED chống nước được thiết kế để hạn chế bụi, hơi ẩm và nước tiếp xúc với các linh kiện điện tử bên trong. Đây là yêu cầu đặc biệt quan trọng đối với màn hình LED ngoài trời, nơi module thường xuyên chịu tác động của mưa, nắng, độ ẩm và sự thay đổi nhiệt độ.

Tuy nhiên, khái niệm “chống nước” không có nghĩa module có thể hoạt động trong mọi điều kiện nước. Khả năng bảo vệ cần được đánh giá dựa trên chỉ số IP, cấu tạo module, phạm vi được thử nghiệm và thiết kế của toàn bộ hệ thống màn hình.

Vậy module LED chống nước hoạt động theo nguyên lý nào, những bộ phận nào giúp hạn chế nước xâm nhập và cần lưu ý gì khi lựa chọn?

1. Module LED chống nước là gì?

Module LED chống nước thường được hiểu là module được thiết kế cho môi trường ngoài trời hoặc khu vực có nguy cơ tiếp xúc với nước và độ ẩm, trong đó PCB, bóng LED, đầu nối và các vị trí tiếp giáp được bảo vệ bằng những giải pháp phù hợp.

Các ứng dụng phổ biến gồm:

• Biển quảng cáo LED ngoài trời.
• Màn hình mặt tiền tòa nhà.
• Màn hình sân vận động.
• Sân khấu và sự kiện ngoài trời.
• Bảng thông tin điện tử.
• Màn hình tại quảng trường và khu vực công cộng.

Khả năng chống nước của module không đến từ một lớp keo duy nhất mà thường là kết quả của nhiều yếu tố kết hợp như:

• Lớp bảo vệ bề mặt PCB.
• Keo hoặc vật liệu potting tại những vị trí cần thiết.
• Gioăng giữa module và cabinet.
• Kết cấu mặt nạ.
• Đầu nối nguồn và tín hiệu.
• Thiết kế thoát nước.
• Độ chính xác khi lắp ghép cabinet.

Đây cũng là một trong những khác biệt quan trọng giữa module indoor và module sử dụng trong màn hình LED ngoài trời.

2. Vì sao module LED ngoài trời cần được chống nước?

Nước và hơi ẩm có thể gây ảnh hưởng trực tiếp tới PCB và các linh kiện điện tử.

Nguy cơ chập điện: Khi nước tạo đường dẫn điện giữa các vị trí vốn cần được cách ly, module có thể xuất hiện lỗi hoặc sự cố điện.

Oxy hóa đầu nối và mối hàn: Độ ẩm kéo dài có thể thúc đẩy quá trình ăn mòn tại chân linh kiện, connector và các chi tiết kim loại.

Lỗi hiển thị: Khi đường tín hiệu, IC hoặc bóng LED bị ảnh hưởng, màn hình có thể xuất hiện điểm chết, sai màu, nhấp nháy hoặc mất từng vùng hiển thị.

Ảnh hưởng tuổi thọ: Độ ẩm chỉ là một trong nhiều yếu tố tác động tới độ bền của màn hình. Nhiệt độ, bụi, chất lượng linh kiện, phương pháp sản xuất và điều kiện vận hành cũng có vai trò đáng kể.

Có thể tham khảo thêm các yếu tố ảnh hưởng tới tuổi thọ của màn hình LED để hiểu rõ hơn mối liên hệ giữa môi trường và độ bền của hệ thống.

3. Module LED chống nước bằng cách nào?

Không có một cấu tạo chống nước duy nhất áp dụng cho tất cả module outdoor. Tùy sản phẩm, nhà sản xuất có thể kết hợp nhiều phương pháp khác nhau.

Keo bảo vệ bề mặt module

Mặt trước của nhiều module outdoor được xử lý bằng vật liệu bảo vệ quanh bóng LED và PCB nhằm hạn chế nước tiếp xúc với mối hàn.

Loại vật liệu, độ dày và phương pháp phủ phụ thuộc vào thiết kế của từng dòng module. Vì vậy không nên mặc định mọi module ngoài trời đều được “đổ kín hoàn toàn” bằng cùng một loại epoxy hoặc silicone.

Conformal coating

Conformal coating là lớp phủ mỏng được sử dụng trên PCB nhằm tăng khả năng bảo vệ trước hơi ẩm, bụi và một số tác nhân gây ăn mòn.

Khác với potting, conformal coating không tạo thành một khối vật liệu dày bao phủ toàn bộ linh kiện. Lớp phủ thường mỏng hơn nên vẫn hỗ trợ việc kiểm tra hoặc sửa chữa trong những thiết kế cho phép.

Vật liệu có thể khác nhau tùy quy trình sản xuất và yêu cầu của sản phẩm.

Potting

Potting là phương pháp sử dụng vật liệu bảo vệ để bao phủ hoặc lấp đầy một khu vực nhất định quanh linh kiện và mối hàn.

Ưu điểm của phương pháp này là tăng khả năng cách ly linh kiện khỏi nước và môi trường bên ngoài. Tuy nhiên, potting cũng cần được tính toán kỹ về:

• Khả năng truyền nhiệt.
• Độ co giãn khi thay đổi nhiệt độ.
• Khả năng bám dính.
• Khả năng sửa chữa module.
• Độ bền trước tia UV nếu tiếp xúc trực tiếp với ánh nắng.

Do đó, không nên xem potting đơn giản là “đổ càng nhiều keo càng chống nước tốt”.

4. Gioăng và kết cấu module đóng vai trò gì?

Bên cạnh việc bảo vệ PCB, nước còn có thể đi vào hệ thống qua khe giữa module và cabinet.

Gioăng: Gioăng được bố trí tại những vị trí cần tạo bề mặt ép kín. Khi module được bắt vào cabinet, gioăng được nén ở mức phù hợp nhằm hạn chế nước đi qua khe ghép.

Nếu gioăng:

• Bị lệch.
• Nứt.
• Lão hóa.
• Biến dạng.
• Không được ép đều.

thì khả năng chống nước có thể giảm đáng kể dù module ban đầu có thông số tốt.

Mặt nạ LED: Mặt nạ không chỉ giúp tăng độ tương phản mà còn góp phần bảo vệ bóng LED khỏi tác động cơ học và môi trường.

Ở module ngoài trời, hình dạng mặt nạ và cách bố trí bề mặt cũng có thể được thiết kế nhằm hạn chế nước đọng trực tiếp quanh bóng LED.

5. Chỉ số IP của module LED cần hiểu như thế nào?

IP là viết tắt của Ingress Protection. Chỉ số này được sử dụng để phân loại mức độ bảo vệ của vỏ thiết bị trước vật thể rắn và nước theo các điều kiện thử nghiệm xác định.

Cấu trúc thường có dạng IPXY:

• X: mức bảo vệ trước vật thể rắn và bụi.
• Y: mức bảo vệ trước nước.

Ví dụ, IP65 có chữ số 6 thể hiện mức bảo vệ cao nhất đối với bụi trong hệ thống phân loại này, trong khi chữ số 5 thể hiện khả năng chịu tia nước theo điều kiện thử nghiệm tương ứng.

Nếu cần tìm hiểu chi tiết cách đọc từng con số, có thể xem bài chỉ số IP bảo vệ màn hình LED là gì.

Cấp IP	Khả năng bảo vệ chính	Lưu ý
IP20	Bảo vệ trước vật thể rắn kích thước nhất định, không có mức bảo vệ trước nước	Có thể gặp ở thiết bị indoor tùy cấu tạo
IP54	Hạn chế bụi và chịu nước bắn	Cần xem xét kỹ nếu sử dụng ở vị trí chịu mưa trực tiếp
IP65	Dust-tight và chịu tia nước theo điều kiện thử nghiệm IPX5	Thường gặp ở thiết bị LED outdoor
IP66	Dust-tight và chịu tia nước mạnh hơn cấp IP65	Phù hợp với những thiết kế yêu cầu mức bảo vệ nước cao hơn
IP67	Có khả năng chịu ngâm tạm thời theo điều kiện thử nghiệm của tiêu chuẩn	Không đồng nghĩa với khả năng ngâm lâu dài
IP68	Bảo vệ khi ngâm theo điều kiện cụ thể được xác định cho sản phẩm	Độ sâu và thời gian không nên mặc định giống nhau cho mọi thiết bị

6. IP65 có nghĩa màn hình LED hoàn toàn không thể bị vào nước?

Không. Đây là một nhầm lẫn khá phổ biến.

Chỉ số IP thể hiện khả năng bảo vệ trong điều kiện thử nghiệm nhất định. Trong thực tế, màn hình LED vẫn có thể xảy ra thấm hoặc rò nước nếu:

• Cabinet bị biến dạng.
• Gioăng lắp sai vị trí.
• Gioăng đã lão hóa.
• Connector không được khóa đúng.
• Dây dẫn tạo đường cho nước chảy vào đầu nối.
• Khe ghép cabinet xử lý không tốt.
• Màn hình bị tháo mở nhưng không kiểm tra lại lớp kín nước.

Đặc biệt cần xác định rõ IP được công bố cho bộ phận nào. Một module hoặc mặt trước đạt một cấp IP nhất định không tự động chứng minh toàn bộ màn hình sau khi lắp đặt cũng đạt đúng cấp đó.

7. Đầu nối nguồn và tín hiệu ảnh hưởng lớn tới khả năng chống nước

Nhiều sự cố không xuất phát trực tiếp từ bề mặt module mà đến từ khu vực kết nối.

Đầu nguồn, cáp tín hiệu và điểm xuyên qua cabinet cần có thiết kế phù hợp với môi trường ngoài trời.

Trong quá trình thi công cần chú ý:

• Connector được khóa đúng vị trí.
• Không làm hỏng gioăng của đầu nối.
• Hạn chế để nước chảy dọc theo dây vào connector.
• Không để điểm nối điện nằm tại vị trí dễ đọng nước.
• Kiểm tra lại đầu nối sau mỗi lần bảo trì.

Có thể tham khảo thêm các lưu ý khi lắp màn hình LED ngoài trời để hạn chế rò nước trước khi triển khai hệ thống thực tế.

8. Module chống nước có cần thoát nước và thông khí không?

Một hệ thống outdoor tốt không đơn giản là bịt kín tất cả các khe.

Trong quá trình vận hành, nhiệt độ bên trong màn hình thay đổi do:

• Nhiệt từ bóng LED.
• Nguồn điện.
• Ánh nắng mặt trời.
• Sự thay đổi nhiệt độ ngày và đêm.

Sự thay đổi này có thể làm xuất hiện chênh lệch áp suất hoặc hiện tượng ngưng tụ hơi nước.

Do đó, một số cabinet hoặc enclosure có thể sử dụng:

• Đường thoát nước.
• Kết cấu hạn chế nước đọng.
• Màng thông khí chống nước.
• Giải pháp cân bằng áp suất.

Cần lưu ý các giải pháp này thường thuộc thiết kế tổng thể của cabinet hoặc enclosure chứ không phải module LED nào cũng có riêng màng thông khí.

9. Module chống nước được kiểm tra như thế nào?

Khi nhà sản xuất công bố một cấp IP, việc thử nghiệm cần được thực hiện theo phương pháp tương ứng với cấp bảo vệ đó.

Không nên sử dụng một thông số phun nước cố định để đại diện cho mọi cấp IP vì IPX5, IPX6, IPX7 và IPX8 có phương pháp thử khác nhau.

Các nhóm kiểm tra có thể bao gồm:

Thử khả năng chống bụi: Đánh giá mức độ bụi có thể xâm nhập vào enclosure theo cấp bảo vệ được yêu cầu.

Thử tia nước: Áp dụng cho các cấp bảo vệ liên quan tới tia nước với điều kiện thử được quy định.

Thử ngâm: Sử dụng đối với những cấp bảo vệ có yêu cầu chịu ngâm.

Kiểm tra môi trường: Ngoài IP, nhà sản xuất hoặc dự án có thể có thêm các bài thử về nhiệt độ, độ ẩm, rung hoặc ăn mòn tùy mục đích sử dụng.

Khi mua thiết bị cho dự án có yêu cầu kỹ thuật nghiêm ngặt, nên yêu cầu nhà cung cấp làm rõ:

• Cấp IP được công bố.
• Bộ phận được thử nghiệm.
• Điều kiện thử.
• Tài liệu hoặc báo cáo thử nghiệm nếu cần.

10. So sánh module LED chống nước và module indoor thông thường

Tiêu chí	Module outdoor/chống nước	Module indoor thông thường
Môi trường sử dụng	Ngoài trời hoặc khu vực cần bảo vệ trước nước, bụi và độ ẩm	Không gian trong nhà được kiểm soát tốt hơn
Bảo vệ PCB	Thường có lớp bảo vệ phù hợp với thiết kế outdoor	Yêu cầu chống nước thường thấp hơn
Gioăng	Có thể sử dụng tại vị trí module – cabinet hoặc các điểm kết nối	Không phải yêu cầu phổ biến của mọi thiết kế
Đầu nối	Cần phù hợp điều kiện ngoài trời	Thường sử dụng trong môi trường khô ráo hơn
Độ sáng	Thường cao hơn do phải hiển thị dưới ánh sáng tự nhiên	Được tối ưu cho môi trường trong nhà
Chi phí	Có thể cao hơn do yêu cầu bảo vệ môi trường	Thường dễ tối ưu hơn trong cùng phân khúc
Sửa chữa	Có thể phức tạp hơn nếu module sử dụng nhiều vật liệu bảo vệ	Khả năng tiếp cận linh kiện thường thuận tiện hơn

Không nên áp dụng một tỷ lệ giá cố định như module chống nước “đắt hơn 50–100%”. Giá thực tế còn phụ thuộc Pixel Pitch, bóng LED, driver IC, PCB, kích thước module, cấu hình bảo vệ và thương hiệu.

Tương tự, cũng không thể kết luận module outdoor sẽ có tuổi thọ cố định 5–10 năm còn module indoor ở môi trường ẩm chỉ tồn tại 1–2 năm. Tuổi thọ thực tế phụ thuộc rất lớn vào điều kiện vận hành và chất lượng toàn hệ thống.

11. Những lỗi thường khiến màn hình outdoor bị vào nước

Chỉ kiểm tra module mà bỏ qua cabinet: Module có lớp chống nước tốt nhưng cabinet hoặc khe ghép kém vẫn có thể khiến nước đi vào hệ thống.

Gioăng bị lệch: Một phần gioăng không nằm đúng rãnh có thể tạo điểm thấm.

Đầu nối không khóa hết: Connector nguồn hoặc tín hiệu chưa được khóa đúng có thể trở thành vị trí nước xâm nhập.

Khung màn hình bị cong: Khi cabinet không nằm cùng mặt phẳng, lực ép lên gioăng có thể không đồng đều.

Nước chảy theo dây: Nếu đi dây không hợp lý, nước có thể chạy dọc cáp tới connector.

Không kiểm tra sau sửa chữa: Sau khi thay module, nguồn hoặc card, các lớp kín nước vừa tháo cần được kiểm tra lại.

Gioăng lão hóa: Khả năng đàn hồi của gioăng có thể giảm sau thời gian dài chịu nhiệt, UV và môi trường.

12. Checklist khi lựa chọn module LED chống nước

Trước khi lựa chọn module cho công trình ngoài trời, nên kiểm tra:

• Module được thiết kế cho indoor hay outdoor?
• Cấp IP được công bố cho mặt trước, mặt sau hay toàn bộ thiết bị?
• PCB được bảo vệ bằng phương pháp nào?
• Khu vực bóng LED có lớp bảo vệ phù hợp không?
• Module có sử dụng gioăng với cabinet không?
• Connector nguồn và tín hiệu có phù hợp ngoài trời không?
• Cabinet có khả năng chống nước tương ứng không?
• Có đường thoát nước hoặc phương án hạn chế nước đọng không?
• Khung kết cấu có đảm bảo độ phẳng để ép gioăng đều không?
• Nhà cung cấp có tài liệu kỹ thuật hoặc thông tin thử nghiệm IP rõ ràng không?

Đối với khu vực ven biển, công nghiệp hoặc nơi có môi trường ăn mòn mạnh, ngoài chống nước còn cần xem xét vật liệu cabinet, lớp phủ kim loại, bulông, connector và khả năng chống ăn mòn của toàn hệ thống.
