Bạn đang xem một màn hình LED lớn, bỗng nhiên nhận thấy một góc hoặc một cạnh bị tối hơn hẳn so với phần còn lại, tạo ra sự thiếu đồng đều về độ sáng. Đây không chỉ là vấn đề thẩm mỹ, mà còn có thể là dấu hiệu của nhiều sự cố kỹ thuật khác nhau.
Là một chuyên gia về màn hình LED, tôi sẽ giúp bạn hiểu rõ nguyên nhân vì sao một góc bị tối, từ các vấn đề về nguồn điện và đèn nền, đến lỗi driver IC hay tín hiệu, và đưa ra các giải pháp khắc phục phù hợp. Bài viết này cung cấp cái nhìn toàn diện, từ dễ hiểu đến chuyên sâu.
Việc một góc màn hình bị tối không chỉ làm giảm chất lượng trải nghiệm mà còn tiêu tốn năng lượng và ảnh hưởng đến tuổi thọ của các module khác nếu không xử lý kịp thời. Hãy cùng đi tìm nguyên nhân chính xác và cách giải quyết.

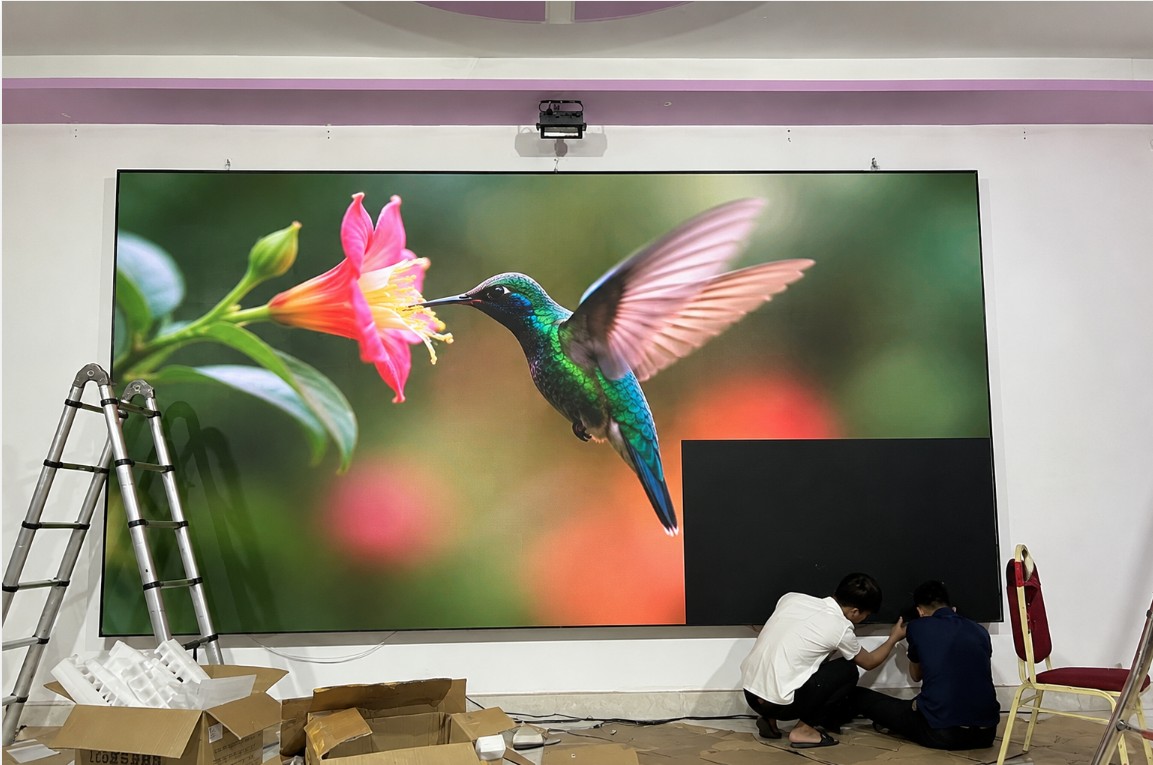

Tình trạng một góc tối trên màn hình LED là gì?
Một góc tối (thường là góc trên cùng bên trái, bên phải hoặc các góc dưới) là hiện tượng khu vực đó có độ sáng thấp hơn đáng kể so với phần còn lại của màn hình. Nó có thể là tối hoàn toàn (không sáng), hoặc chỉ giảm độ sáng nhẹ, tạo ra vùng tối (shadow) mờ.
Khác với lỗi điểm chết (dead pixel) hay sọc dọc/ngang, tối góc thường xuất hiện trên một vùng rộng hơn và có thể có ranh giới rõ ràng hoặc mờ dần. Vấn đề này thường liên quan đến việc cung cấp điện áp hoặc điều khiển dòng điện cho một nhóm LED tại góc đó.
Tình trạng này có thể diễn ra từ từ hoặc xuất hiện đột ngột, và việc xác định nguyên nhân sẽ quyết định cách khắc phục, từ điều chỉnh đơn giản đến thay thế linh kiện.
Phân loại nguyên nhân gây tối góc
Dựa trên kinh nghiệm thực tế của tôi, có thể chia các nguyên nhân gây tối một góc thành 5 nhóm chính. Mỗi nhóm có biểu hiện và giải pháp đặc trưng.
| Nhóm nguyên nhân | Nguyên nhân cụ thể | Biểu hiện tối góc | Mức độ phổ biến |
|---|---|---|---|
| Nguồn điện | Sụt áp trên đường dây cấp nguồn đến module góc | Vùng tối có độ sáng giảm đều, không nhấp nháy | Rất phổ biến |
| Nguồn điện | Bộ nguồn (PSU) cấp cho module góc bị lão hóa | Vùng tối kèm theo nhấp nháy nhẹ | Phổ biến |
| Driver IC | IC điều khiển dòng cho hàng/cột tại góc bị hỏng | Vùng tối có ranh giới rõ, thường kèm lệch màu | Phổ biến |
| Kết nối | Cáp ribbon hoặc cáp mạng nối đến module góc bị lỏng | Tối góc nhấp nháy, thay đổi khi rung nhẹ | Trung bình |
| Module LED | Một số LED trong module góc bị hỏng hoặc suy giảm | Vùng tối có các điểm tối rải rác, không đồng đều | Trung bình |
| Phần mềm | Cài đặt gamma hoặc hiệu chỉnh màu sai tại vùng góc | Vùng tối chỉ xuất hiện trên một số màu nhất định | Ít phổ biến |
| Tín hiệu | Suy hao tín hiệu dữ liệu đến module cuối chuỗi | Tối góc kèm nhiễu hoặc mất chi tiết | Trung bình |

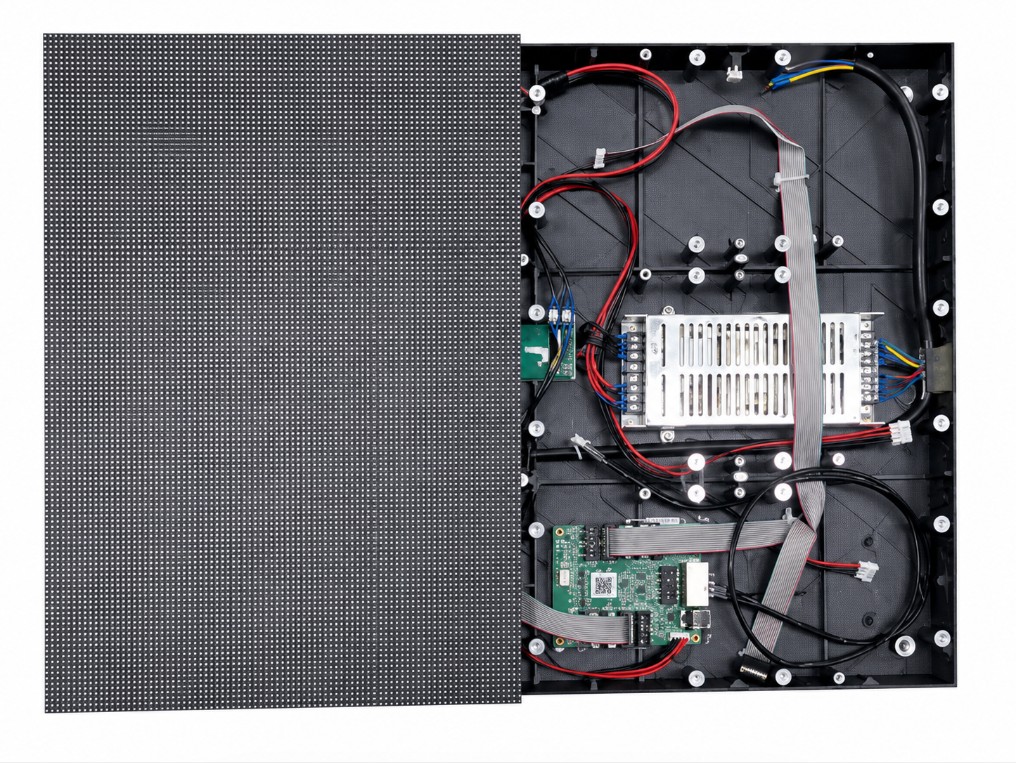

Nguyên nhân số 1: Sụt áp nguồn cấp đến module góc
Đây là nguyên nhân phổ biến nhất khi một góc màn hình bị tối. Các module LED thường được cấp nguồn từ các bộ nguồn (PSU) 5V hoặc 12V thông qua hệ thống dây dẫn. Module ở góc xa nhất của chuỗi có thể bị sụt áp do điện trở của dây dẫn, đặc biệt khi dây quá dài hoặc tiết diện nhỏ.
Khi điện áp cấp cho module thấp hơn yêu cầu, các LED trên module đó sẽ không đạt được độ sáng tối đa, dẫn đến vùng tối. Mức độ tối có thể khác nhau tùy thuộc vào điện áp còn lại: nếu giảm 0,5V có thể gây tối nhẹ, giảm 1V trở lên sẽ tối rõ rệt.
Giải pháp cho trường hợp này là kiểm tra điện áp tại đầu cấp của module bị tối bằng đồng hồ vạn năng. Nếu thấp hơn so với module khác, cần tăng tiết diện dây nguồn, hoặc lắp thêm bộ nguồn bổ sung gần module đó, hoặc sử dụng dây dẫn ngắn hơn.
Nguyên nhân số 2: Bộ nguồn (PSU) bị lão hóa hoặc hỏng
Mỗi module LED thường được cấp nguồn bởi một hoặc vài bộ nguồn. Nếu bộ nguồn phụ trách module ở góc đang bị lão hóa, điện áp đầu ra sẽ không ổn định hoặc thấp hơn định mức, làm tối vùng đó. Biểu hiện thường gặp là vùng tối xuất hiện dần theo thời gian.
Để xác định, bạn có thể đo điện áp đầu ra của bộ nguồn đó khi module đang hoạt động. Nếu điện áp đo được thấp hơn 4,8V (đối với nguồn 5V) hoặc thấp hơn 11,5V (đối với nguồn 12V), thì rất có thể bộ nguồn đã xuống cấp.
Giải pháp là thay thế bộ nguồn mới có cùng thông số. Nên chọn bộ nguồn có công suất dư khoảng 20-30% để đảm bảo hoạt động ổn định trong điều kiện tải cao. Ngoài ra, kiểm tra tụ điện trên bộ nguồn nếu có phồng hoặc rò rỉ, cần thay ngay.
Nguyên nhân số 3: Lỗi driver IC hoặc mạch điều khiển
Driver IC trên module chịu trách nhiệm điều khiển dòng điện cho từng cột hoặc hàng LED. Nếu một IC điều khiển một vùng tại góc bị hỏng, các LED trong vùng đó sẽ không nhận được dòng điện đúng, dẫn đến tối hoặc sáng không đều. Trường hợp này thường có ranh giới rõ rệt giữa vùng sáng và tối.
Bạn có thể phát hiện bằng cách hiển thị các mẫu màu đơn sắc và quan sát vùng bị tối: nếu chỉ tối trên một vài màu nhất định (ví dụ chỉ kênh đỏ bị tối), rất có thể IC của kênh màu đó đã bị lỗi.
Giải pháp cho lỗi này là thay thế driver IC bị hỏng hoặc thay toàn bộ module. Đối với người dùng phổ thông, thay module mới là lựa chọn an toàn và tiết kiệm thời gian hơn.
Nguyên nhân số 4: Cáp kết nối lỏng hoặc bị oxy hóa
Các module LED được kết nối với nhau qua cáp ribbon hoặc cáp mạng Ethernet. Nếu cáp kết nối từ module trước đó đến module ở góc bị lỏng, bị gãy hoặc bị oxy hóa ở một số chân, dữ liệu hoặc nguồn cấp cho module góc sẽ bị suy yếu, gây tối.
Biểu hiện đặc trưng: vùng tối có thể nhấp nháy khi bạn chạm nhẹ vào cáp hoặc khi màn hình rung động (do gió, máy móc, hoặc va chạm). Vùng tối cũng có thể bao gồm toàn bộ module cuối chuỗi, không chỉ một góc.
Giải pháp: tắt nguồn, tháo cáp, vệ sinh chân tiếp xúc bằng cồn hoặc dung dịch vệ sinh chuyên dụng, sau đó cắm lại thật chặt. Nếu cáp đã bị hỏng (gãy gập), hãy thay cáp mới. Với cáp mạng, nên kiểm tra lại bằng tester để đảm bảo đủ các cặp dây.

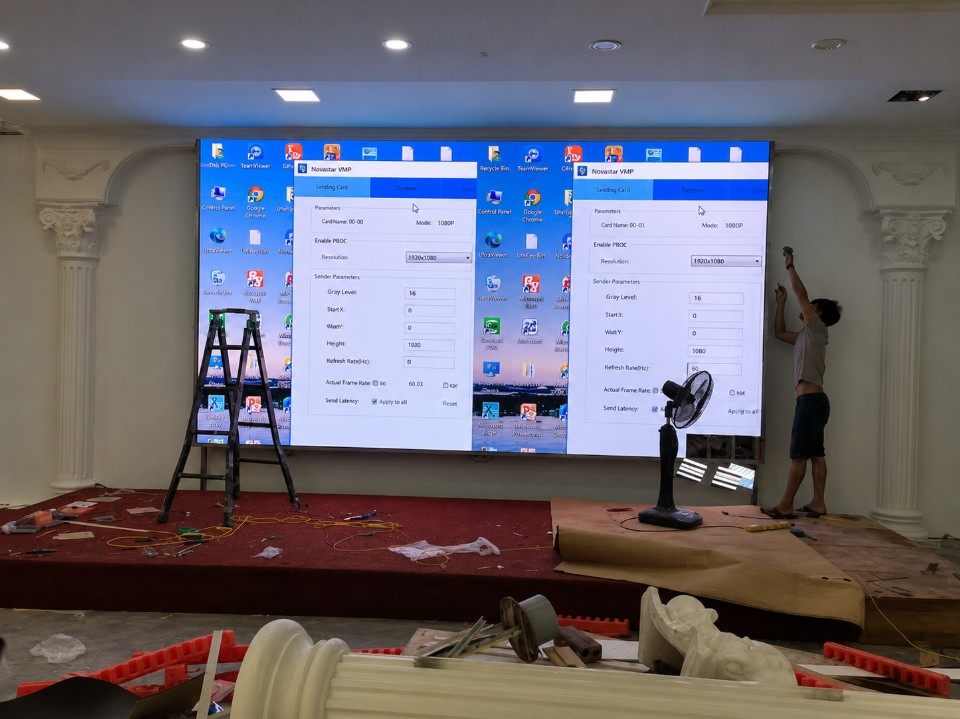

Nguyên nhân số 5: Module LED bị hỏng hoặc suy giảm tại góc
Mặc dù ít gặp hơn các nguyên nhân trên, một số LED trong module góc có thể bị chết hoặc giảm độ sáng theo thời gian. Khi một số LED trong cùng một vùng bị suy yếu, chúng sẽ tạo ra cảm giác tổng thể là góc bị tối. Điều này thường thấy ở các màn hình đã sử dụng lâu năm.
Biểu hiện: vùng tối có các điểm tối rải rác không đều, không có ranh giới rõ ràng, và thường không đi kèm nhấp nháy hay các hiện tượng khác. Để kiểm tra, bạn có thể quan sát kỹ từng điểm LED trong vùng tối khi hiển thị màu trắng.
Giải pháp duy nhất là thay thế module LED bị hỏng hoặc thực hiện hiệu chỉnh (calibration) để bù trừ độ sáng của các LED còn lại. Tuy nhiên, nếu số lượng LED bị suy giảm nhiều, thay module là phương án kinh tế và hiệu quả nhất.
Nguyên nhân số 6: Sai lệch phần mềm hoặc cài đặt hiệu chỉnh
Đôi khi, vùng tối không do phần cứng mà do phần mềm điều khiển màn hình đã được cài đặt sai thông số hiệu chỉnh hoặc gamma cho một khu vực cụ thể. Điều này thường gặp sau khi thực hiện hiệu chỉnh (calibration) không đúng cách hoặc khi tải sai cấu hình.
Nếu vùng tối thay đổi khi bạn thay đổi nội dung hiển thị (ví dụ chỉ tối khi xem ảnh tối, nhưng sáng bình thường khi xem ảnh sáng), rất có thể đây là vấn đề phần mềm.
Giải pháp: kiểm tra lại cài đặt trong phần mềm điều khiển (ví dụ Novastar, Colorlight). Đặt lại các thông số gamma, độ sáng, tương phản về giá trị mặc định. Nếu có bản backup cấu hình cũ, hãy tải lại để khôi phục.
Hướng dẫn kiểm tra và khắc phục từng bước
Dưới đây là quy trình 8 bước chẩn đoán và xử lý tối góc hiệu quả, từ đơn giản đến phức tạp, áp dụng cho mọi loại màn hình LED.
- Bước 1: Kiểm tra nguồn điện – Dùng đồng hồ vạn năng đo điện áp tại đầu cấp nguồn của module bị tối. So sánh với module đang sáng tốt. Nếu chênh lệch > 0,3V, cần kiểm tra dây nguồn và bộ nguồn.
- Bước 2: Kiểm tra bộ nguồn – Đo trực tiếp điện áp đầu ra của PSU cấp cho module đó. Nếu < 4.8V (5V) hoặc < 11.5V (12V) khi đang tải, thay PSU mới.
- Bước 3: Kiểm tra cáp kết nối – Rút và cắm lại cáp ribbon hoặc cáp mạng nối đến module bị tối. Vệ sinh các chân tiếp xúc. Thử đổi cáp khác.
- Bước 4: Hiển thị mẫu màu đơn sắc – Lần lượt hiển thị đỏ, xanh lá, xanh dương. Xác định vùng tối có xuất hiện trên tất cả các màu hay chỉ một màu. Nếu chỉ một màu, khả năng cao là lỗi driver IC kênh màu đó.
- Bước 5: Hoán đổi module – Nếu có thể, đổi vị trí module bị tối với module khác. Nếu vùng tối di chuyển theo module, module đó hỏng. Nếu vùng tối vẫn ở vị trí cũ, vấn đề là do nguồn hoặc cáp tại vị trí đó.
- Bước 6: Kiểm tra cài đặt phần mềm – Vào phần mềm điều khiển, kiểm tra các thông số gamma, độ sáng, cân bằng trắng. Đặt về giá trị mặc định hoặc tải lại cấu hình dự phòng.
- Bước 7: Kiểm tra tín hiệu dữ liệu – Đối với màn hình mạng, ping đến IP của receiving card để kiểm tra kết nối. Nếu mất kết nối, kiểm tra cáp mạng và cấu hình IP.
- Bước 8: Gọi kỹ thuật viên – Nếu các bước trên không giải quyết được, vấn đề có thể nghiêm trọng hơn (hỏng bo mạch chủ, hư hại do nước/ẩm). Cần sự hỗ trợ chuyên nghiệp.

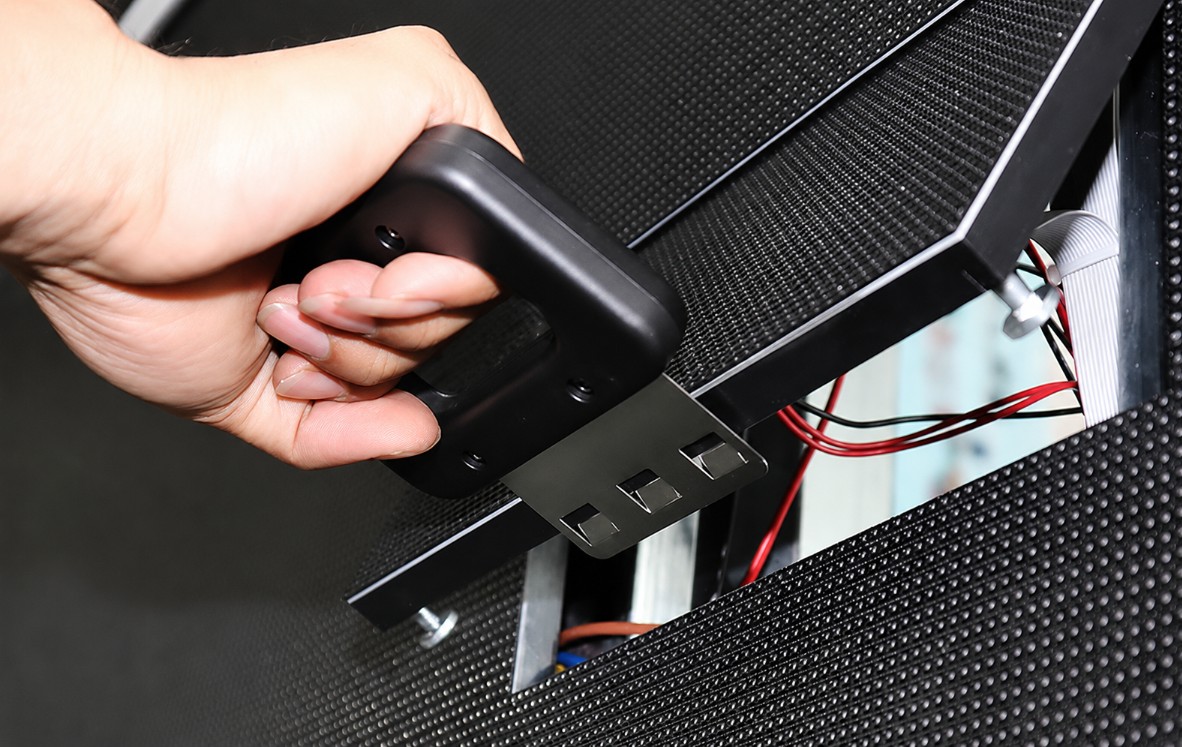

Phòng tránh tối góc cho màn hình LED
Phòng bệnh hơn chữa bệnh là nguyên tắc vàng với mọi thiết bị. Dưới đây là các biện pháp giúp bạn phòng tránh vấn đề một góc bị tối ngay từ đầu.
- Thiết kế hệ thống nguồn hợp lý: Khi lắp đặt, hãy đảm bảo dây nguồn có tiết diện đủ lớn (tối thiểu 2.5mm² cho nguồn 5V, 1.5mm² cho 12V) và chia thành nhiều nhánh để tránh sụt áp ở các module xa.
- Sử dụng bộ nguồn chất lượng: Chọn các bộ nguồn Mean Well, Lite-On, hoặc các thương hiệu uy tín, có tuổi thọ cao và ổn định.
- Kiểm tra và vệ sinh định kỳ: Mỗi 3-6 tháng, kiểm tra các đầu cáp, vệ sinh chân tiếp xúc, và đo điện áp tại các điểm xa nhất để phát hiện sớm dấu hiệu sụt áp.
- Tránh để màn hình hoạt động ở cường độ tối đa liên tục: Giảm độ sáng xuống khoảng 70-80% công suất tối đa để kéo dài tuổi thọ module và bộ nguồn.
- Đảm bảo thông gió và tản nhiệt: Module LED hoạt động ở nhiệt độ cao sẽ làm tăng điện trở và đẩy nhanh quá trình lão hóa linh kiện, gây tối góc sớm hơn.
Kết luận: Xác định đúng nguyên nhân, xử lý dứt điểm
Hiện tượng một góc màn hình bị tối thường xuất phát từ các vấn đề liên quan đến nguồn điện, driver IC, hoặc kết nối. Bằng cách thực hiện các bước kiểm tra có hệ thống, bạn có thể nhanh chóng khoanh vùng và xác định nguyên nhân, từ đó áp dụng giải pháp khắc phục phù hợp.
Nếu bạn không có dụng cụ đo hoặc không tự tin với các thao tác kỹ thuật, đừng ngần ngại nhờ đến sự hỗ trợ của kỹ thuật viên chuyên nghiệp. Việc xử lý sai có thể dẫn đến hỏng hóc nghiêm trọng hơn hoặc ảnh hưởng đến các module khác.
Việc bảo trì định kỳ và sử dụng linh kiện chất lượng là cách tốt nhất để tránh tối góc và các sự cố khác, đảm bảo màn hình LED của bạn luôn hoạt động ở trạng thái tốt nhất, phục vụ mọi nhu cầu hiển thị một cách hoàn hảo.
