Khi bắt đầu tìm hiểu về màn hình LED module lắp ghép, bạn sẽ nhanh chóng nhận ra rằng “module LED” không phải là một thứ đồng nhất. Có hàng chục loại module khác nhau trên thị trường, mỗi loại được thiết kế cho một mục đích sử dụng riêng, từ sân khấu trong nhà, biển quảng cáo ngoài trời, cho đến màn hình cho thuê sự kiện. Chọn sai loại module không chỉ làm giảm chất lượng hiển thị, mà còn khiến màn hình nhanh hỏng, thậm chí gây nguy hiểm nếu dùng module indoor cho vị trí ngoài trời.
Bài viết này sẽ giúp bạn phân biệt toàn bộ các loại module LED phổ biến hiện nay theo nhiều tiêu chí khác nhau: công nghệ đóng gói chip, môi trường sử dụng, phương thức bảo trì, tính năng đặc thù và ứng dụng thực tế. Đây sẽ là tài liệu tham khảo để bạn tự tin lựa chọn đúng loại module cho dự án của mình.
Mục lục
1. Phân loại module LED theo công nghệ chip
Đây là cách phân loại quan trọng nhất, ảnh hưởng trực tiếp đến chất lượng hiển thị, độ bền và giá thành. Mỗi công nghệ chip có cách đóng gói và bảo vệ điểm ảnh khác nhau.
1.1. Module LED DIP (Dual In-line Package)
Module DIP sử dụng ba bóng LED đơn sắc rời (đỏ, lục, lam) cắm xuyên lỗ qua bảng mạch PCB. Mỗi điểm ảnh là một cụm ba bóng hình trụ nhô lên khỏi bề mặt module. Đây là công nghệ lâu đời nhất và vẫn được sử dụng rộng rãi cho màn hình ngoài trời cỡ lớn.
Đặc điểm nhận dạng: bề mặt module gồ ghề với hàng nghìn “mắt thần” nhỏ, khoảng cách điểm ảnh thường từ P6 trở lên. Module DIP có độ sáng rất cao, dễ dàng đạt trên 7.000 nit, phù hợp với biển quảng cáo ngoài trời, bảng tỉ số sân vận động nơi cần nhìn rõ dưới nắng gắt từ khoảng cách xa. Góc nhìn hẹp và không thể sản xuất ở bước điểm ảnh nhỏ là hai hạn chế chính của công nghệ này.

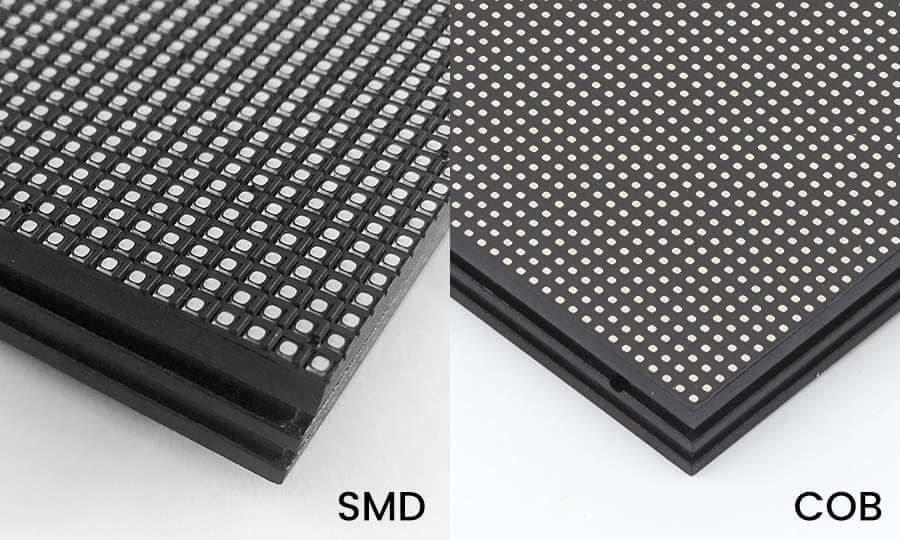

1.2. Module LED SMD (Surface-Mount Device)
Module SMD dùng các gói LED dán bề mặt, mỗi gói chứa ba chip RGB trong một vỏ vuông nhỏ. Đây là công nghệ phổ biến nhất hiện nay, có mặt ở cả indoor lẫn outdoor. Module SMD indoor thường dùng gói 2121, 1515, 1010; module SMD outdoor dùng gói 3535, 2727, 1921 với vỏ dày và chịu nhiệt tốt hơn.
Ưu điểm của module SMD là góc nhìn rộng (140-160 độ), màu sắc đồng đều, bề mặt phẳng hơn DIP và có thể sản xuất ở bước điểm ảnh rất nhỏ (xuống đến P0.9). Với sân khấu trong nhà, phòng họp, hội trường, SMD gần như là lựa chọn mặc định. Ở ngoài trời, SMD outdoor đang dần thay thế DIP ở các màn hình có bước điểm ảnh từ P2.5 đến P6.
1.3. Module LED COB (Chip on Board)
Module COB gắn trực tiếp chip LED trần lên bảng mạch PCB, sau đó phủ một lớp keo quang học liền khối lên toàn bộ bề mặt. Kết quả là bề mặt module phẳng tuyệt đối, không còn ranh giới giữa các điểm ảnh. Công nghệ này cho góc nhìn rất rộng (trên 170 độ), khả năng chống va đập, chống ẩm và bụi vượt trội.
COB thường được dùng cho màn hình indoor cao cấp như phòng họp hội đồng quản trị, trung tâm điều hành, studio ảo, nơi yêu cầu độ mịn hình ảnh và độ tin cậy cao. Hạn chế của COB là chi phí sản xuất cao và khó sửa chữa điểm ảnh lẻ, thường phải thay nguyên module nếu hỏng.

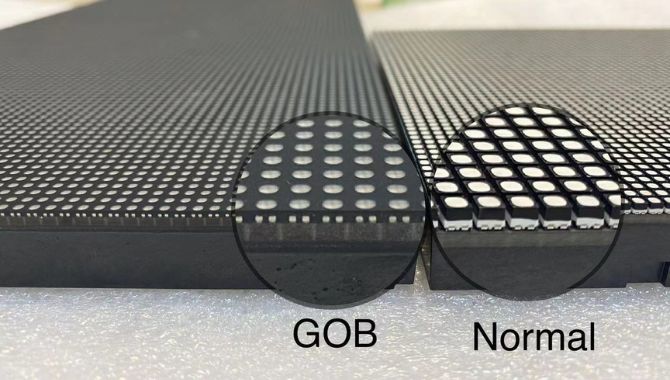

1.4. Module LED GOB (Glue on Board)
GOB không phải là công nghệ chip mới mà là phương pháp phủ một lớp keo trong suốt lên module SMD đã hoàn thiện. Lớp keo này lấp đầy khe hở giữa các bóng SMD, tạo bề mặt phẳng cứng, tăng cường khả năng chống va đập và chống ẩm. Module GOB thừa hưởng chất lượng hiển thị của SMD nhưng có độ bền cơ học cao hơn đáng kể, rất phù hợp cho màn hình cho thuê sự kiện, sân khấu lưu động hoặc vị trí công cộng dễ va chạm.
1.5. Module LED IMD (Integrated Matrix Device)
IMD là công nghệ đóng gói nhiều điểm ảnh (thường 4 pixel) vào chung một gói, sau đó hàn lên PCB như SMD thông thường. Cách làm này giảm số lượng mối hàn, tăng độ đồng đều màu giữa các điểm ảnh trong cùng gói và cho phép sản xuất màn hình fine pitch (P0.9-P1.5) với tỉ lệ lỗi thấp hơn SMD đơn lẻ. Module IMD đang là lựa chọn mới cho phân khúc indoor cao cấp, cạnh tranh trực tiếp với COB ở mức giá dễ tiếp cận hơn.
2. Phân loại module LED theo môi trường sử dụng
Môi trường lắp đặt quyết định gần như toàn bộ thông số kỹ thuật của module, từ độ sáng, khả năng chống nước đến vật liệu mặt nạ.
2.1. Module LED indoor
Module indoor thiết kế cho không gian trong nhà, có mái che, nhiệt độ và độ ẩm ổn định. Độ sáng thường từ 600 đến 1.200 nit, vừa đủ hiển thị dưới ánh đèn nhân tạo mà không gây chói. Tiêu chuẩn chống nước thường là IP20 đến IP30, không có khả năng chống mưa hay bụi mịn. Bước điểm ảnh phổ biến từ P0.9 đến P2.5, ưu tiên độ mịn hình ảnh.

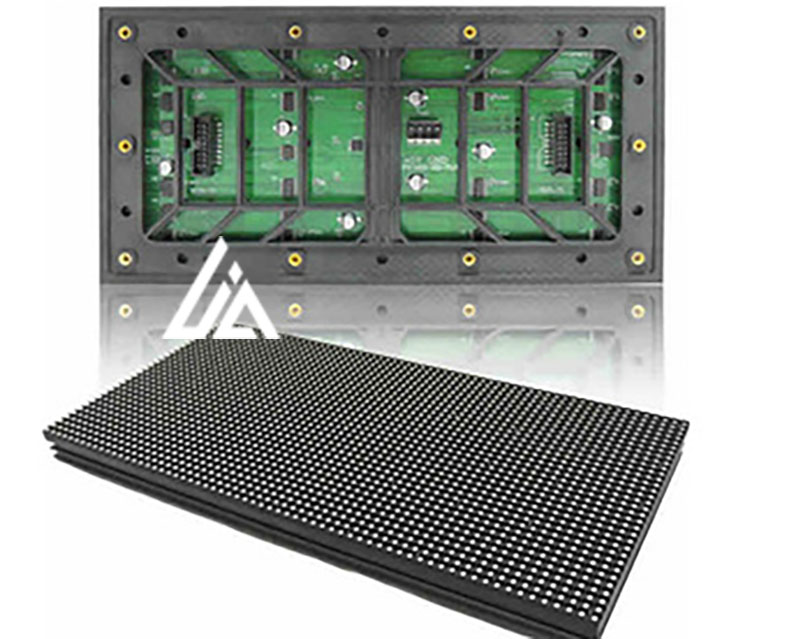

2.2. Module LED outdoor
Module outdoor phải chịu được mưa, nắng, bụi và biên độ nhiệt lớn. Độ sáng tối thiểu từ 4.500 nit trở lên, mặt trước đạt chuẩn IP65 chống nước và bụi hoàn toàn. Mặt nạ có gioăng cao su, keo phủ bảo vệ bóng LED, đầu nối tín hiệu và nguồn là loại chống nước chuyên dụng. Bước điểm ảnh thường từ P2.5 đến P16, phù hợp với khoảng cách xem xa. Trọng lượng module và cabinet nặng hơn indoor đáng kể do vật liệu chịu lực và tản nhiệt. Chi tiết hơn về các tiêu chí chọn màn hình ngoài trời, bạn có thể xem tại Các tiêu chí cần lưu ý khi lựa chọn màn hình LED ngoài trời chất lượng.
3. Phân loại module LED theo phương thức bảo trì
Cách kỹ thuật viên tiếp cận để sửa chữa, thay thế module cũng là một tiêu chí phân loại quan trọng, ảnh hưởng đến thiết kế cabinet và không gian lắp đặt.
3.1. Module bảo trì phía trước (Front Maintenance)
Module được gắn lên cabinet bằng nam châm hoặc chốt khóa nhanh, cho phép tháo lắp từ mặt trước màn hình. Kỹ thuật viên không cần tiếp cận phía sau. Kiểu này tiết kiệm không gian, cho phép áp sát màn hình vào tường, phù hợp với lắp đặt âm tường, sảnh tòa nhà, nơi không có hành lang bảo trì phía sau. Chi phí cabinet và module thường cao hơn bảo trì phía sau một chút.
3.2. Module bảo trì phía sau (Rear Maintenance)
Module được cố định bằng vít từ mặt sau cabinet. Để thay thế, kỹ thuật viên cần có lối đi phía sau màn hình với chiều rộng tối thiểu 60 cm. Kiểu này phổ biến với màn hình ngoài trời lớn, sân khấu cố định, nơi có sẵn không gian phía sau. Giá thành rẻ hơn nhưng yêu cầu diện tích lắp đặt lớn hơn.
4. Các loại module LED theo tính năng và ứng dụng đặc thù
Ngoài các cách phân loại trên, thị trường còn có những dòng module được thiết kế riêng cho từng nhu cầu cụ thể.
4.1. Module LED cho thuê (Rental)
Module rental được thiết kế để tháo lắp nhanh, chịu va đập tốt trong quá trình vận chuyển. Cabinet thường bằng nhôm đúc hoặc magnesium alloy siêu nhẹ, có chốt khóa nhanh giữa các cabinet. Module thường dùng công nghệ GOB hoặc có mặt nạ gia cố để chống bong bóng LED. Kích thước phổ biến là 500×500 mm hoặc 500×1000 mm. Đây là dòng module không thể thiếu cho các công ty tổ chức sự kiện, cho thuê thiết bị sân khấu. Tham khảo thêm về các lựa chọn giá rẻ cho sân khấu tại bài viết 3 loại màn hình LED sân khấu giá rẻ bạn có thể tham khảo.

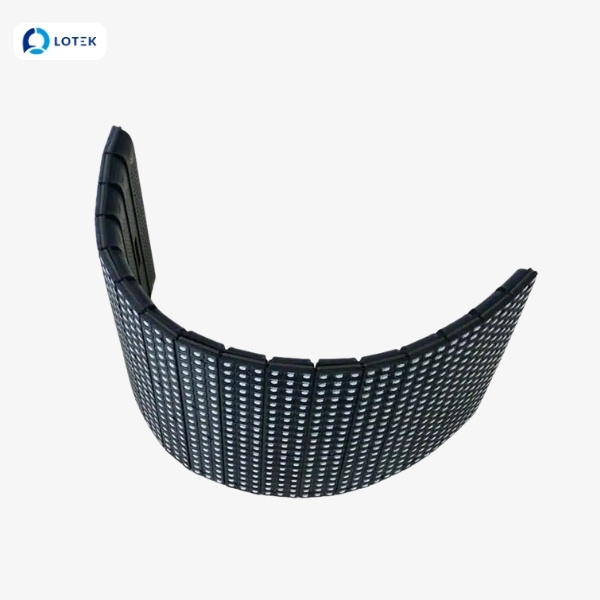

4.2. Module LED cong (Flexible/Curved)
Module LED cong sử dụng PCB dẻo hoặc cabinet được thiết kế với góc uốn cố định, cho phép tạo ra màn hình hình trụ, hình cầu hoặc các bề mặt uốn lượn theo kiến trúc. Ứng dụng phổ biến trong các sảnh triển lãm, backdrop sân khấu nghệ thuật, hoặc mặt tiền tòa nhà có thiết kế cong. Góc cong có thể tùy chỉnh, nhưng module cong thường có giá cao hơn module phẳng từ 30% đến 50%.
4.3. Module LED trong suốt (Transparent)
Module LED trong suốt có mật độ điểm ảnh thấp, các thanh LED được gắn trên lưới hoặc kính, cho phép ánh sáng xuyên qua. Loại này thường dùng cho mặt tiền kính của trung tâm thương mại, showroom, nơi vừa cần hiển thị quảng cáo vừa không muốn che khuất tầm nhìn và ánh sáng tự nhiên bên trong. Tỉ lệ trong suốt có thể đạt 60% đến 85%.
4.4. Module LED năng lượng mặt trời
Đây là module LED outdoor được tích hợp với tấm pin năng lượng mặt trời và hệ thống lưu trữ, cho phép vận hành độc lập không cần kéo điện lưới. Thường được dùng ở các khu du lịch sinh thái, vùng sâu vùng xa, hoặc các vị trí quảng cáo biệt lập nơi việc kéo điện khó khăn và tốn kém.
5. Bảng tổng hợp so sánh các loại module LED
| Tiêu chí phân loại | Các loại module | Đặc điểm chính | Ứng dụng điển hình |
|---|---|---|---|
| Theo công nghệ chip | DIP | Ba bóng rời cắm lỗ, độ sáng cực cao | Biển quảng cáo ngoài trời, sân vận động |
| SMD | Gói dán bề mặt, góc nhìn rộng, phổ biến nhất | Sân khấu, hội trường, quảng cáo indoor/outdoor | |
| COB | Chip trần phủ keo liền khối, bền, siêu mịn | Phòng họp VIP, studio, trung tâm điều khiển | |
| GOB | SMD phủ keo bảo vệ, chống va đập | Cho thuê sự kiện, vị trí công cộng | |
| IMD | Gộp 4 pixel/gói, mịn, đồng đều màu | Indoor fine pitch, phòng họp cao cấp | |
| Theo môi trường | Indoor | Độ sáng 600-1.200 nit, IP20-30 | Trong nhà: hội trường, sảnh, phòng họp |
| Outdoor | Độ sáng >4.500 nit, IP65, chịu thời tiết | Ngoài trời: biển quảng cáo, mặt tiền | |
| Theo bảo trì | Phía trước | Nam châm, tháo từ mặt trước | Âm tường, sảnh, nơi không có lối sau |
| Phía sau | Vít cố định, cần hành lang bảo trì | Màn hình outdoor lớn, sân khấu cố định | |
| Theo tính năng đặc thù | Rental | Nhẹ, tháo lắp nhanh, chịu va đập | Cho thuê sự kiện, sân khấu lưu động |
| Cong | PCB dẻo, tạo mặt cong | Triển lãm, backdrop nghệ thuật | |
| Trong suốt | Mật độ thấp, ánh sáng xuyên qua | Mặt tiền kính, showroom | |
| Năng lượng mặt trời | Tích hợp pin, không cần điện lưới | Khu du lịch, vị trí biệt lập |
6. Cách chọn đúng loại module LED cho dự án
Để chọn được module phù hợp, bạn cần trả lời lần lượt các câu hỏi sau:
- Màn hình lắp trong nhà hay ngoài trời? Nếu ngoài trời, bắt buộc chọn module outdoor có IP65 và độ sáng trên 4.500 nit. Tuyệt đối không dùng module indoor cho vị trí có mưa, nắng.
- Khoảng cách người xem gần nhất là bao nhiêu? Khoảng cách 1-2 mét cần P1.5 trở xuống, 3-5 mét có thể dùng P2-P2.5, trên 10 mét dùng P4 trở lên.
- Có không gian phía sau để bảo trì không? Nếu không, chọn module bảo trì phía trước, dù giá cao hơn.
- Có phải di chuyển, tháo lắp thường xuyên không? Nếu có, ưu tiên module rental với cabinet nhẹ, chốt nhanh và bề mặt được bảo vệ (GOB).
- Ngân sách cho phép đến đâu? SMD là cân bằng nhất về chất lượng và giá. COB và IMD dành cho phân khúc cao cấp. DIP tiết kiệm nhất cho outdoor khoảng cách xa, mật độ thấp.
Nếu bạn chưa từng mua màn hình LED và cần một hướng dẫn toàn diện từ bước đầu tiên, có thể tham khảo bài viết Mua màn hình LED: Những điều cần biết trước khi lựa chọn. Còn để hiểu rõ hơn về sự khác biệt giữa môi trường indoor và outdoor khi vận hành thực tế, bài viết So sánh sự khác nhau giữa màn hình LED trong nhà và ngoài trời sẽ cung cấp thêm góc nhìn thực tiễn.
Kết luận
Module LED không phải là một sản phẩm “one-size-fits-all”. Mỗi loại module được sinh ra để giải quyết một bài toán cụ thể: DIP cho outdoor siêu sáng, SMD cho đa năng indoor-outdoor, COB cho cao cấp mịn màng, GOB cho bền bỉ va đập, IMD cho fine pitch hiệu quả, rental cho tháo lắp nhanh, cong cho kiến trúc uốn lượn, trong suốt cho mặt kính. Hiểu rõ sự khác biệt giữa chúng là bước đầu tiên để đầu tư đúng, tránh lãng phí và đảm bảo màn hình hoạt động ổn định trong nhiều năm.
