Phân loại cabinet LED trong hệ thống màn hình LED

Cabinet là đơn vị lắp ghép cơ bản của mọi hệ thống màn hình LED module. Toàn bộ màn hình, dù nhỏ hay lớn, đều được tạo thành từ nhiều cabinet ghép lại với nhau. Vì vậy, việc chọn đúng loại cabinet ảnh hưởng trực tiếp đến trọng lượng, độ bền, khả năng lắp ráp, chi phí vận hành và tuổi thọ của toàn bộ hệ thống. Thực tế trên thị trường hiện có nhiều cách phân loại cabinet khác nhau, từ vật liệu chế tạo, mục đích sử dụng, kích thước chuẩn đến kiểu bảo trì. Bài viết này phân tích toàn diện các cách phân loại đó để bạn nắm rõ bức tranh đầy đủ trước khi lựa chọn.

1. Cabinet LED là gì và vai trò trong hệ thống màn hình module

Cabinet (còn gọi là hộp cabinet, box cabinet hoặc tủ LED) là khung vỏ kim loại chứa đựng và bảo vệ toàn bộ các linh kiện bên trong một đơn vị màn hình: các module LED, bộ nguồn (power supply), receiving card, hub board và hệ thống tản nhiệt. Mặt trước cabinet là bề mặt hiển thị hình ảnh, mặt sau có cửa bảo trì hoặc nắp hậu.

Khi nhiều cabinet được ghép lại theo chiều ngang và chiều dọc, chúng tạo thành màn hình hoàn chỉnh. Độ phẳng và độ chính xác của từng cabinet quyết định chất lượng ghép nối tổng thể, ảnh hưởng trực tiếp đến việc có xuất hiện khe hở hoặc lệch bề mặt giữa các cabinet hay không.

Tham khảo thêm về cấu tạo bên trong: Chi tiết các bộ phận, cấu tạo màn hình LED

2. Phân loại theo vật liệu chế tạo

Đây là cách phân loại quan trọng nhất vì vật liệu quyết định trọng lượng, độ chính xác, khả năng chống ăn mòn và chi phí của cabinet.

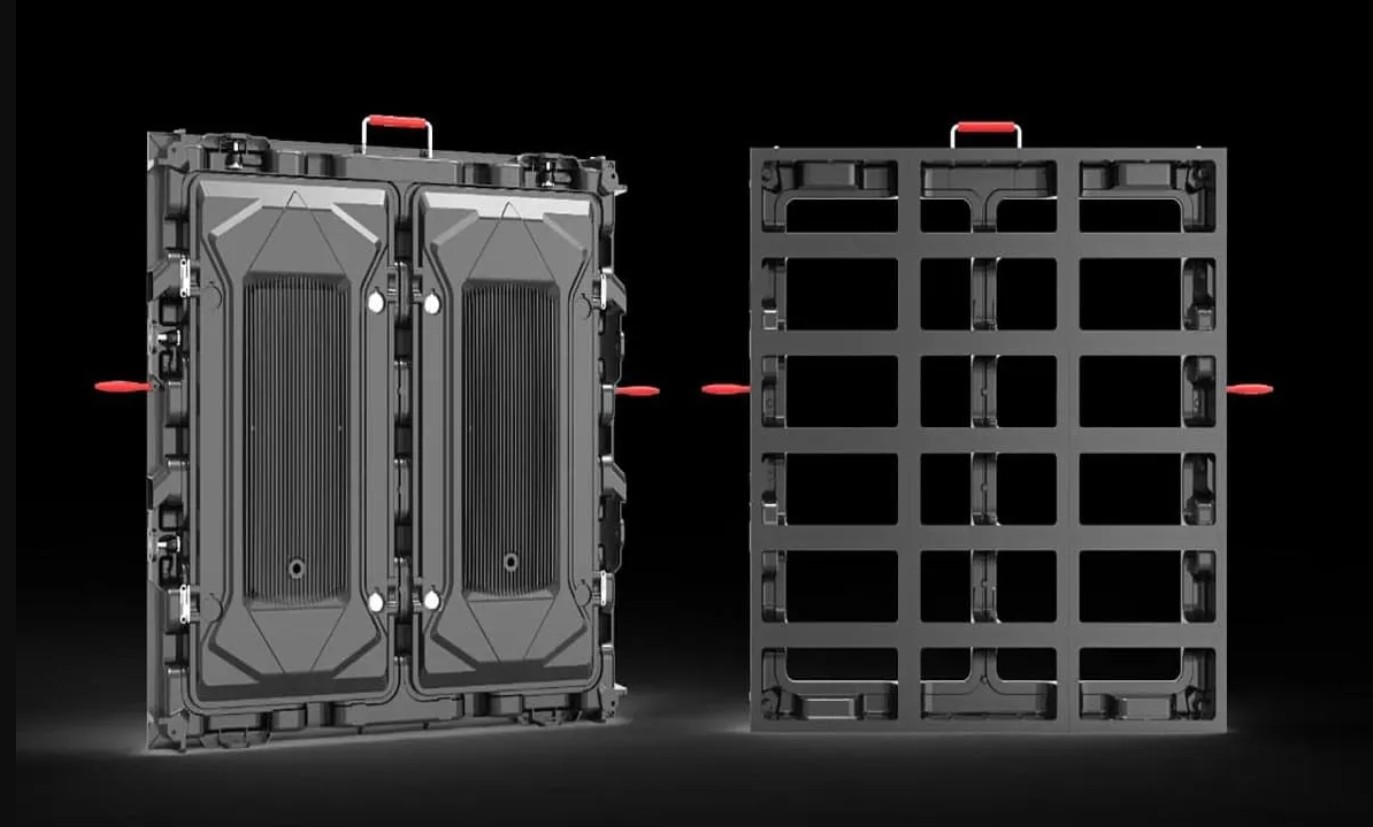

2.1. Cabinet thép sơn tĩnh điện (Iron/Steel Cabinet)

Cabinet thép là loại truyền thống và phổ biến nhất trong các dự án màn hình LED ngoài trời cố định quy mô lớn. Vỏ được dập hoặc hàn từ tấm thép carbon dày 1,2–2 mm, sau đó phủ sơn tĩnh điện chống ăn mòn bên ngoài.

Thông số thực tế của cabinet thép outdoor tiêu chuẩn kích thước 960×960 mm:

• Trọng lượng: 45–60 kg/m², nặng hơn đáng kể so với nhôm đúc.
• Độ dày thân cabinet: 120–180 mm.
• Dung sai gia công: thường 0,5–1 mm, kém chính xác hơn nhôm đúc.

Ưu điểm nổi bật:

• Giá thành thấp nhất trong tất cả các loại vật liệu, phù hợp với ngân sách dự án ngoài trời quy mô lớn.
• Độ cứng cao, chịu lực gió tốt khi lắp đặt ở độ cao hoặc vùng có gió mạnh.
• Dễ gia công theo nhiều kích thước tùy chỉnh, phù hợp với các công trình có yêu cầu kích thước đặc biệt.
• Dễ hàn sửa chữa tại hiện trường khi khung bị móp hoặc biến dạng.

Nhược điểm cần lưu ý:

• Nặng, tốn nhân công lắp đặt và vận chuyển, không phù hợp với màn hình di động hoặc cho thuê sự kiện.
• Dễ gỉ sét ở các mối hàn và vùng sơn bị trầy nếu không được bảo trì định kỳ, đặc biệt ở môi trường ven biển nhiều muối.
• Độ chính xác gia công thấp hơn nhôm đúc, khe hở ghép nối giữa các cabinet có thể không đồng đều.

Ứng dụng phù hợp: biển quảng cáo LED ngoài trời gắn tường tòa nhà, màn hình mái nhà, bảng điện tử đường phố, màn hình sân vận động outdoor cố định dài hạn.

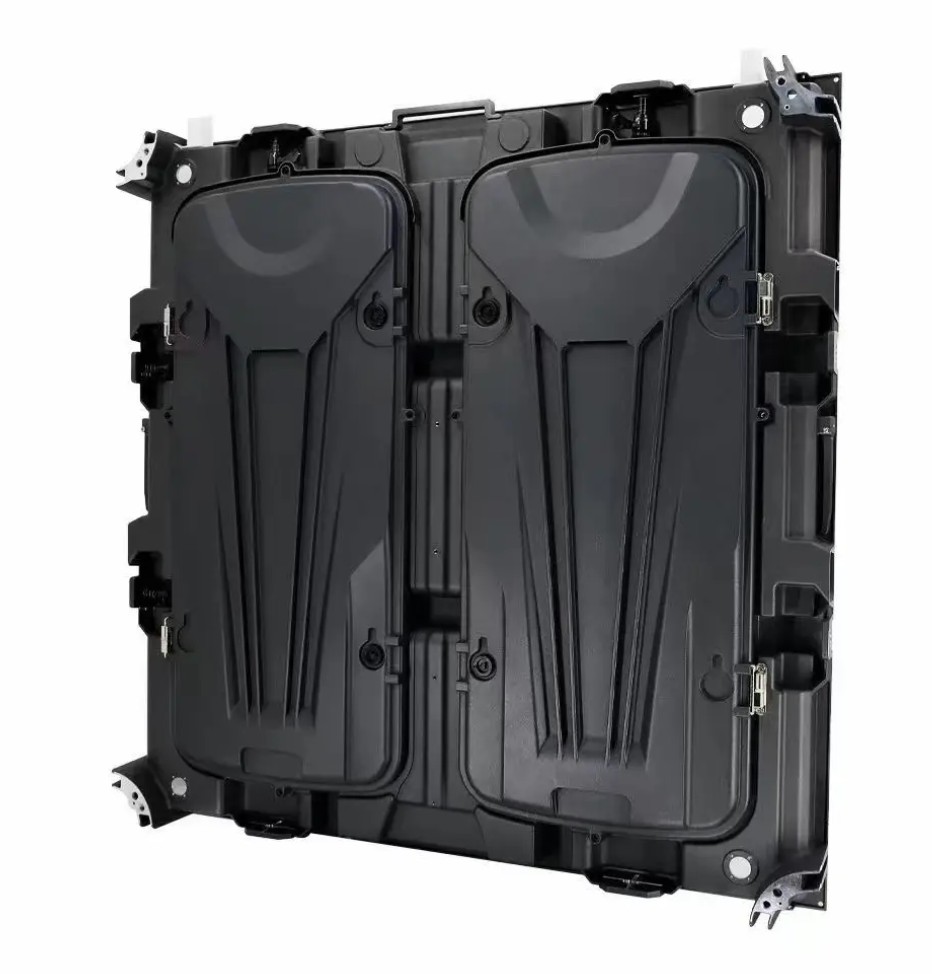

2.2. Cabinet nhôm đúc áp lực (Die-Cast Aluminum Cabinet)

Cabinet nhôm đúc áp lực (die-casting) là tiêu chuẩn vàng của ngành màn hình LED cho thuê sự kiện hiện nay. Toàn bộ vỏ cabinet được đúc từ hợp kim nhôm A380 hoặc ADC12 trong một lần ép khuôn duy nhất, tạo ra cấu trúc liền khối không mối hàn với dung sai ±0,1 mm.

Thông số thực tế của cabinet nhôm đúc rental phổ biến kích thước 500×500 mm:

• Trọng lượng: 6–9 kg/cabinet (tương đương khoảng 24–36 kg/m²).
• Độ dày: 80–100 mm.
• Dung sai gia công: ±0,1 mm, đảm bảo ghép nối gần như liền mạch.

Ưu điểm nổi bật:

• Nhẹ hơn thép 35–50%, giảm đáng kể chi phí và thời gian lắp dựng tại sự kiện.
• Độ chính xác cao nhất trong các loại vật liệu, bề mặt ghép nối phẳng đẹp không có khe hở thấy được.
• Tích hợp sẵn cơ cấu khóa nhanh (quick-lock), lỗ treo (rigging point) và chốt liên kết ngang, cho phép lắp ráp không cần công cụ.
• Tản nhiệt tốt nhờ nhôm dẫn nhiệt tốt hơn thép, kéo dài tuổi thọ linh kiện bên trong.
• Chống ăn mòn tự nhiên của nhôm, không cần sơn chống gỉ định kỳ như thép.

Nhược điểm cần lưu ý:

• Giá thành cao hơn cabinet thép 40–80% do chi phí khuôn đúc và gia công chính xác.
• Nhôm mềm hơn thép, dễ bị móp lõm khi va đập mạnh, đặc biệt ở các góc cabinet.
• Khuôn đúc mỗi kích thước là riêng biệt, khó tùy chỉnh kích thước ngoài tiêu chuẩn mà không làm khuôn mới với chi phí rất lớn.

Ứng dụng phù hợp: màn hình LED cho thuê sự kiện (rental), sân khấu ca nhạc, hội nghị, triển lãm, backdrop studio. Đây là loại cabinet phổ biến nhất cho dòng màn hình rental P2.6 đến P4.81.

2.3. Cabinet nhôm hồ sơ (Profile Aluminum Cabinet)

Khác với nhôm đúc áp lực, cabinet nhôm hồ sơ được chế tạo bằng cách cắt, uốn và lắp ráp từ các thanh nhôm định hình (extrusion profile). Phương pháp này linh hoạt hơn về kích thước, chi phí gia công thấp hơn, nhưng độ cứng và độ chính xác không bằng đúc áp lực.

Cabinet nhôm hồ sơ thường được dùng cho màn hình LED indoor cố định cỡ vừa và nhỏ, phòng họp, sảnh khách sạn, nơi không có yêu cầu tháo lắp thường xuyên như rental nhưng cần nhẹ hơn thép.

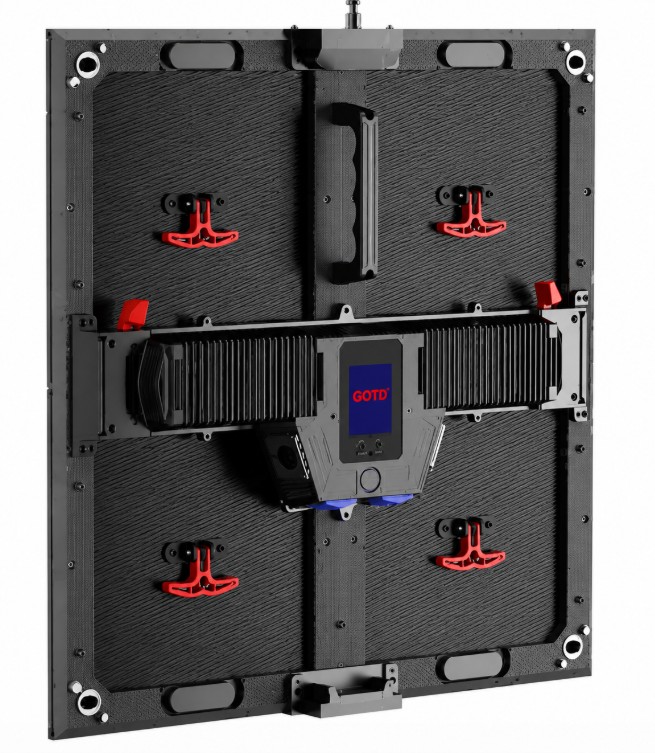

2.4. Cabinet sợi carbon (Carbon Fiber Cabinet)

Carbon fiber là vật liệu cabinet cao cấp nhất hiện nay, được dùng cho các ứng dụng đặc biệt yêu cầu tối ưu hóa trọng lượng. Tấm carbon fiber có độ bền kéo lên đến 1.500 kg/cm² trong khi trọng lượng chỉ bằng 1/4 thép cùng độ dày.

Trọng lượng cabinet carbon fiber đạt 9–12 kg/m², thấp nhất trong tất cả các loại. Đây là lý do carbon fiber được ưu tiên cho màn hình LED sân vận động diện tích rất lớn (cần giảm tải trọng kết cấu thép đỡ), màn hình LED treo trần cao, và các công trình nơi tải trọng tổng thể là ràng buộc thiết kế quan trọng.

Nhược điểm: giá thành cao gấp 3–5 lần nhôm đúc, khó sửa chữa tại hiện trường khi vỡ, ít nhà sản xuất cung cấp hơn so với nhôm và thép.

2.5. Cabinet hợp kim magiê (Magnesium Alloy Cabinet)

Magiê nhẹ hơn nhôm khoảng 35% và có tỉ lệ độ bền trên trọng lượng tốt, nhưng giá thành gia công cao và kém phổ biến hơn nhôm đúc trên thị trường Việt Nam. Thường thấy ở các dòng màn hình LED rental cao cấp của thương hiệu châu Âu và Bắc Mỹ.

3. Phân loại theo mục đích sử dụng

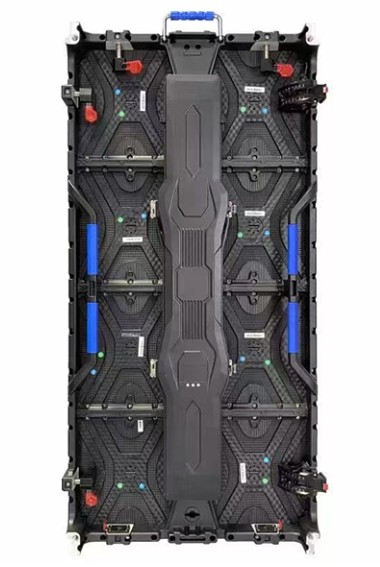

3.1. Cabinet rental (cho thuê sự kiện)

Cabinet rental được tối ưu hóa cho một mục tiêu duy nhất: lắp dựng nhanh, tháo dỡ nhanh, vận chuyển nhiều lần mà không hỏng hóc. Các đặc điểm kỹ thuật đặc trưng của cabinet rental:

• Vật liệu: nhôm đúc áp lực, đôi khi có thêm carbon fiber ở dòng cao cấp.
• Hệ thống khóa nhanh tích hợp hai bên, lắp ghép không cần dụng cụ trong vòng vài giây mỗi cabinet.
• Lỗ treo (rigging holes) và chốt xếp chồng (stacking pins) tích hợp sẵn, hỗ trợ cả treo trên giàn và xếp dưới sàn.
• Hỗ trợ lắp góc cong có thể điều chỉnh (thường ±5° đến ±15°) để tạo màn hình cong lồi hoặc lõm.
• Trọng lượng mỗi cabinet thường dưới 10 kg để một người có thể cầm và lắp được.
• Kích thước phổ biến: 500×500 mm và 500×1.000 mm.

3.2. Cabinet cố định outdoor (Fixed Outdoor Cabinet)

Cabinet outdoor cố định được thiết kế để lắp đặt một lần và vận hành trong nhiều năm mà không tháo dỡ. Ưu tiên độ bền, chống thời tiết và khả năng bảo trì từ phía sau.

• Vật liệu: thép carbon sơn tĩnh điện hoặc nhôm đúc với lớp phủ chống ăn mòn cao cấp.
• Chứng nhận IP65 trở lên bắt buộc: gioăng cao su kín nước quanh toàn bộ viền cabinet, cửa hậu có chốt khóa.
• Tích hợp quạt tản nhiệt chủ động hoặc thiết kế kênh dẫn khí lưu thông tự nhiên.
• Kích thước phổ biến: 960×960 mm cho outdoor P4–P10.
• Trọng lượng: 45–60 kg/m², cần kết cấu thép đỡ được tính toán chịu lực.

3.3. Cabinet cố định indoor (Fixed Indoor Cabinet)

Cabinet indoor cố định không cần chống thời tiết nhưng cần độ mỏng, thẩm mỹ và khả năng tích hợp kiến trúc tốt. Thường áp tường hoặc gắn trên khung thép ẩn trong tường.

• Vật liệu: nhôm hồ sơ hoặc nhôm đúc mỏng.
• Độ dày cabinet: thường 50–80 mm, mỏng hơn outdoor.
• Bảo trì phía trước (front service) phổ biến hơn vì thường gắn sát tường.
• Kích thước module bên trong: 320×160 mm, 250×250 mm tùy dòng fine pitch.

4. Phân loại theo kích thước cabinet tiêu chuẩn

Kích thước cabinet không phải ngẫu nhiên mà được thiết kế để tổng số pixel theo mỗi chiều là bội số chẵn của module bên trong, đảm bảo lắp ghép không có pixel lẻ thừa.

4.1. Cabinet 500×500 mm

Kích thước phổ biến nhất cho màn hình LED rental indoor. Một người có thể cầm và lắp được, cân bằng tốt giữa kích thước xử lý và tốc độ lắp dựng. Cabinet 500×500 với P3.91 chứa 128×128 pixel, với P2.976 chứa 168×168 pixel.

Ưu điểm: linh hoạt cho màn hình có tỉ lệ bất kỳ, dễ dàng tạo chiều cao và chiều rộng tùy ý bằng cách thêm bớt cabinet. Phù hợp cho sự kiện nhỏ đến trung bình.

4.2. Cabinet 500×1.000 mm

Phổ biến trong dòng rental, đặc biệt cho sự kiện quy mô lớn cần lắp dựng nhanh. Mỗi cabinet phủ gấp đôi diện tích so với 500×500, giảm một nửa số lượng cabinet và số điểm kết nối cáp, rút ngắn thời gian lắp dựng đáng kể. Tuy nhiên trọng lượng khoảng 15–18 kg/cabinet, cần hai người để lắp ở độ cao.

4.3. Cabinet 960×960 mm

Tiêu chuẩn phổ biến nhất cho màn hình LED outdoor cố định. Kích thước lớn giảm số lượng cabinet cần dùng trên mỗi m², giảm số điểm ghép nối và kết nối cáp. Trọng lượng 26–60 kg/cabinet tùy vật liệu và loại, cần lắp bằng cần cẩu hoặc tời ở các vị trí cao.

4.4. Cabinet 640×480 mm và 600×337,5 mm

Phổ biến trong dòng fine pitch indoor COB và IMD. Tỉ lệ 4:3 hoặc 16:9 của cabinet giúp ghép tạo màn hình tỉ lệ chuẩn mà không bị pixel lẻ. Kích thước 600×337,5 mm là tiêu chuẩn của nhiều dòng COB fine pitch từ P0.78 đến P1.875.

5. Phân loại theo kiểu bảo trì

5.1. Cabinet bảo trì phía sau (Rear Maintenance Cabinet)

Cấu trúc truyền thống, toàn bộ linh kiện bên trong được tiếp cận qua cửa hậu hoặc tấm lưng tháo được. Phù hợp cho outdoor cố định nơi đã có hành lang bảo trì phía sau.

5.2. Cabinet bảo trì phía trước (Front Maintenance Cabinet)

Module LED, receiving card và nguồn điện đều có thể tháo từ mặt trước bằng công cụ từ tính hoặc khóa nhanh. Phù hợp cho indoor gắn sát tường, không có không gian phía sau. Yêu cầu gia công chính xác cao hơn và giá thành cao hơn rear maintenance cùng loại.

6. Phân loại theo hình dạng đặc biệt

6.1. Cabinet cong (Curved Cabinet)

Cabinet rental thông thường hỗ trợ điều chỉnh góc cong trong phạm vi ±5° đến ±15° thông qua cơ cấu khóa điều chỉnh tích hợp. Các dự án cần bán kính cong nhỏ hơn (màn hình trụ, cầu, hình cầu) cần cabinet cong chuyên dụng được đặt hàng theo thiết kế riêng.

6.2. Cabinet góc 90 độ (Corner Cabinet)

Cabinet chuyên dụng để tạo góc vuông 90 độ, thường dùng cho màn hình hình hộp, cột LED hoặc các cấu hình đặc biệt ở góc phòng và góc sân khấu.

6.3. Cabinet sàn (Floor LED Cabinet)

Thiết kế đặc biệt để chịu lực từ trên xuống khi người đứng lên bề mặt, mặt kính cường lực dày, thường dùng cho sàn nhảy LED, thảm LED sự kiện và không gian trưng bày tương tác.

7. Bảng so sánh tổng hợp các loại cabinet theo vật liệu

Tiêu chí	Thép sơn tĩnh điện	Nhôm đúc áp lực	Nhôm hồ sơ	Sợi carbon
Trọng lượng (kg/m²)	45–60	24–36	30–45	9–12
Dung sai gia công	0,5–1 mm	±0,1 mm	0,3–0,5 mm	±0,1 mm
Chống ăn mòn	Trung bình (cần bảo trì)	Tốt (nhôm tự bảo vệ)	Tốt	Rất tốt
Giá thành tương đối	Thấp nhất	Trung bình cao	Trung bình	Cao nhất
Dễ tùy chỉnh kích thước	Tốt	Hạn chế (cần khuôn mới)	Tốt	Trung bình
Phù hợp rental/di động	Không	Tốt nhất	Trung bình	Tốt
Phù hợp outdoor cố định	Tốt nhất	Tốt	Trung bình	Tốt (nhưng đắt)
Ứng dụng chính	Biển quảng cáo outdoor lớn	Rental, sự kiện, sân khấu	Indoor cố định	Sân vận động, công trình đặc biệt

8. Hướng dẫn chọn loại cabinet theo dự án

8.1. Dự án màn hình LED outdoor cố định dài hạn

• Vật liệu: thép sơn tĩnh điện cho ngân sách hạn chế, nhôm đúc áp lực cho yêu cầu chất lượng cao hơn.
• Kích thước cabinet: 960×960 mm cho P4 trở lên.
• Bảo trì: rear maintenance, cần thiết kế hành lang bảo trì từ giai đoạn lắp đặt.
• Yêu cầu bắt buộc: IP65 trở lên, chứng nhận chịu gió.

8.2. Dự án màn hình LED cho thuê sự kiện

• Vật liệu: nhôm đúc áp lực, không có lựa chọn thay thế thực sự.
• Kích thước cabinet: 500×500 mm cho sự kiện nhỏ đến trung bình; 500×1.000 mm cho sự kiện lớn cần lắp nhanh.
• Ưu tiên hệ thống khóa nhanh, lỗ treo và khả năng điều chỉnh góc cong.

8.3. Dự án màn hình LED indoor cố định

• Vật liệu: nhôm hồ sơ hoặc nhôm đúc mỏng.
• Kích thước: phụ thuộc pixel pitch, phổ biến 500×500 mm, 640×480 mm, 600×337,5 mm.
• Ưu tiên front maintenance nếu gắn sát tường không có không gian phía sau.

Chọn sai loại cabinet ngay từ đầu dự án dẫn đến nhiều vấn đề khó khắc phục về sau. Tham khảo thêm: Sai lầm thường gặp khi lắp đặt màn hình LED trong nhà và ngoài trời

Tham khảo thêm về các phân loại màn hình LED theo ứng dụng: Phân loại màn hình LED

Nếu bạn cần tư vấn lựa chọn loại cabinet phù hợp cho dự án cụ thể, đội ngũ kỹ thuật Lotek sẵn sàng hỗ trợ qua hotline 034.686.3131 hoặc 0987.982.225.
