Các loại chip LED trong màn hình LED

Khi tìm hiểu về màn hình LED module lắp ghép, một trong những thông số kỹ thuật đầu tiên bạn sẽ gặp là tên công nghệ đóng gói chip: DIP, SMD, COB, GOB, IMD. Đây không phải tên thương hiệu hay tên sản phẩm, mà là các phương pháp đóng gói chip LED khác nhau, mỗi loại có cấu trúc vật lý, đặc tính kỹ thuật và phạm vi ứng dụng hoàn toàn khác nhau. Hiểu rõ sự khác biệt giữa các loại chip này giúp bạn chọn đúng sản phẩm cho từng ứng dụng cụ thể và tránh những quyết định đầu tư sai chiều.

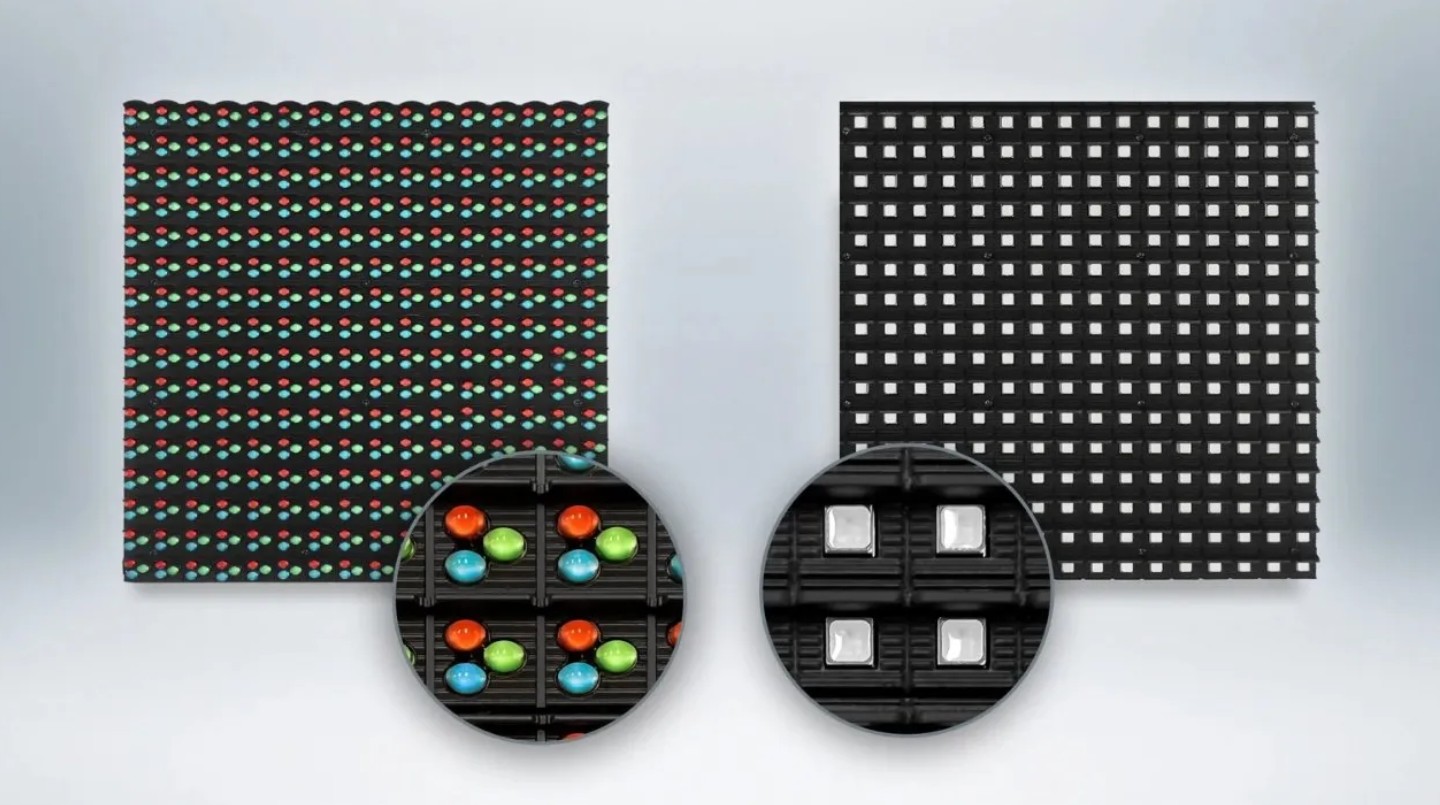

1. Chip LED trong màn hình module là gì?

Mỗi điểm ảnh (pixel) trên màn hình LED module được tạo ra từ ít nhất ba chip LED bán dẫn phát ba màu cơ bản: đỏ (Red), xanh lá (Green) và xanh dương (Blue). Sự kết hợp cường độ của ba màu này tạo ra toàn bộ dải màu sắc hiển thị trên màn hình theo nguyên lý tổng hợp màu cộng (additive color mixing).

Thuật ngữ “loại chip LED” trong ngành màn hình module thực chất đề cập đến công nghệ đóng gói (packaging technology), tức là cách ba chip LED đỏ, xanh lá, xanh dương được lắp ráp và cố định lên bo mạch PCB của module. Phương pháp đóng gói khác nhau dẫn đến kích thước pixel, khả năng bảo vệ, hiệu quả tản nhiệt và chi phí sản xuất hoàn toàn khác nhau.

Hiện tại trên thị trường màn hình LED module có năm công nghệ đóng gói chính: DIP, SMD, GOB, COB và IMD. Mỗi loại phù hợp với một nhóm ứng dụng và phân khúc giá khác nhau.

2. Chip DIP (Dual In-line Package)

2.1. Cấu trúc và cách nhận biết

DIP là công nghệ đóng gói lâu đời nhất, trong đó mỗi chip LED đỏ, xanh lá và xanh dương được đóng gói riêng biệt thành một bóng đèn LED nhỏ hình trụ có hai chân kim loại. Ba bóng đèn này được cắm xuyên qua lỗ khoan trên bo mạch PCB và hàn cố định từ phía sau. Nhìn vào mặt trước module DIP, bạn sẽ thấy rõ ba chấm tròn riêng biệt màu đỏ, xanh lá, xanh dương tạo thành một nhóm pixel.

Do ba bóng đèn được đặt riêng lẻ, khoảng cách giữa các pixel (pixel pitch) của module DIP thường lớn, phổ biến từ P10 trở lên. Đây là lý do màn hình DIP chỉ phù hợp xem từ khoảng cách xa.

2.2. Ưu điểm

• Độ sáng rất cao, thường đạt 7.500 nit đến trên 10.000 nit, vượt trội so với tất cả các công nghệ còn lại. Đây là lợi thế quyết định khi cần hiển thị dưới ánh sáng mặt trời trực tiếp.
• Khả năng chịu nhiệt tốt vì mỗi bóng đèn đứng độc lập, tản nhiệt trực tiếp qua chân kim loại xuống PCB.
• Chi phí sản xuất thấp nhất trong các loại, linh kiện dễ tìm và dễ thay thế từng bóng khi hỏng.
• Tuổi thọ cao trong điều kiện ngoài trời khắc nghiệt nhờ cấu trúc đơn giản và chân kim loại chắc chắn.

2.3. Nhược điểm

• Kích thước bóng đèn lớn nên pixel pitch tối thiểu bị giới hạn ở P10, không thể đạt độ phân giải cao.
• Góc nhìn hẹp hơn SMD vì ánh sáng phát ra từ đỉnh bóng đèn trụ tròn, không phải từ bề mặt phẳng.
• Bề mặt module lồi lõm do các bóng đèn nhô ra, khó vệ sinh và dễ bị va đập làm gãy chân.

2.4. Ứng dụng phù hợp

Biển quảng cáo ngoài trời kích thước lớn (P10 trở lên), màn hình đường cao tốc, biển thông tin sân vận động ngoài trời xem từ khoảng cách 10 m trở lên. DIP gần như không còn được dùng cho màn hình indoor hoặc ứng dụng cần hình ảnh sắc nét.

3. Chip SMD (Surface-Mounted Device)

3.1. Cấu trúc và cách nhận biết

SMD là công nghệ đóng gói phổ biến nhất hiện nay, chiếm tỉ trọng lớn nhất trên thị trường màn hình LED module toàn cầu. Ba chip LED đỏ, xanh lá, xanh dương được tích hợp trong một gói nhựa dẹt hình chữ nhật rất nhỏ, gắn trực tiếp lên bề mặt PCB bằng công nghệ hàn bề mặt (surface mount technology) mà không cần khoan lỗ. Mỗi gói SMD là một pixel hoàn chỉnh với ba màu cơ bản.

Tên gọi của gói SMD thường theo kích thước tính bằng 0,1 mm, ví dụ SMD 2020 có kích thước 2,0 × 2,0 mm, SMD 1515 có kích thước 1,5 × 1,5 mm, SMD 2121 có kích thước 2,1 × 2,1 mm.

3.2. Ưu điểm

• Kích thước gói nhỏ cho phép đạt pixel pitch rất nhỏ, từ P1.2 đến P10, phù hợp với cả màn hình indoor fine pitch lẫn outdoor quảng cáo.
• Góc nhìn rộng (thường 140–160 độ ngang) nhờ bề mặt phát sáng phẳng của gói SMD.
• Màu sắc đồng đều và chính xác hơn DIP vì ba chip RGB trong cùng một gói, khoảng cách giữa các màu rất gần nhau.
• Bề mặt module phẳng hơn DIP, dễ vệ sinh và thẩm mỹ tốt hơn.
• Linh hoạt ứng dụng: cùng một công nghệ SMD có thể dùng cho cả indoor và outdoor bằng cách thay đổi kích thước gói và thiết kế module.
• Sửa chữa từng điểm ảnh tương đối dễ, kỹ thuật viên có thể thay thế từng gói SMD bằng máy hàn chuyên dụng.

3.3. Nhược điểm

• Gói SMD nhô nhẹ lên bề mặt PCB, dễ bị va đập vật lý làm bong hoặc vỡ, đặc biệt với màn hình cho thuê sự kiện thường xuyên tháo lắp.
• Bề mặt module có khe hở giữa các gói SMD, dễ tích bụi và thẩm thấu ẩm nếu không có lớp bảo vệ bổ sung.
• Độ sáng tối đa thấp hơn DIP, thường 4.000–6.000 nit cho outdoor SMD, không bằng DIP trong điều kiện nắng gắt.

3.4. Ứng dụng phù hợp

Đây là công nghệ linh hoạt nhất, phù hợp với hầu hết ứng dụng: màn hình LED indoor sự kiện (P2.5–P4), màn hình outdoor quảng cáo (P4–P8), màn hình phòng họp, hội nghị, sân khấu. SMD là lựa chọn mặc định cho phần lớn dự án màn hình LED module hiện nay.

Tìm hiểu thêm về các kích thước gói SMD phổ biến và cách chọn: Có nên chọn tấm LED SMD 1515, 2020 hay 2121?

4. Chip GOB (Glue On Board)

4.1. Cấu trúc và bản chất công nghệ

GOB không phải là công nghệ chip mới mà là lớp bảo vệ bổ sung cho module SMD. Sau khi các gói SMD đã được hàn lên PCB theo quy trình thông thường, toàn bộ bề mặt module được phủ một lớp nhựa epoxy hoặc silicone trong suốt đặc biệt. Lớp phủ này lấp đầy khe hở giữa các gói SMD, tạo ra bề mặt module phẳng hoàn toàn, bảo vệ các chip LED khỏi va đập, bụi, nước và tia UV.

Điểm quan trọng: lớp phủ GOB không làm thay đổi bản chất chip LED bên dưới vốn vẫn là SMD. Vì vậy GOB giữ lại được ưu điểm của SMD về màu sắc và khả năng sửa chữa (dù sửa khó hơn vì phải bóc lớp nhựa), đồng thời nâng cao đáng kể khả năng bảo vệ vật lý.

4.2. Ưu điểm

• Khả năng chống va đập vật lý vượt trội, phù hợp với màn hình cho thuê sự kiện thường xuyên tháo lắp và vận chuyển.
• Chống bụi và chống ẩm tốt hơn SMD thông thường rõ rệt, kéo dài tuổi thọ module trong môi trường không lý tưởng.
• Bề mặt phẳng dễ vệ sinh hơn SMD, giảm nguy cơ bụi tích tụ giữa các pixel.
• Lớp phủ trong suốt không làm giảm độ sáng hay chất lượng màu sắc đáng kể nếu dùng vật liệu chất lượng cao.
• Theo một số nghiên cứu của nhà sản xuất, lớp phủ còn hỗ trợ tản nhiệt nhẹ, có thể kéo dài tuổi thọ module.

4.3. Nhược điểm

• Chi phí cao hơn SMD thông thường do thêm công đoạn phủ nhựa và kiểm tra chất lượng.
• Sửa chữa từng điểm ảnh phức tạp hơn vì phải bóc lớp nhựa bảo vệ trước khi tiếp cận gói SMD bên dưới.
• Chất lượng lớp phủ phụ thuộc rất nhiều vào nhà sản xuất: lớp phủ kém chất lượng có thể ngả vàng theo thời gian, làm giảm độ trắng và chất lượng màu sắc.

4.4. Ứng dụng phù hợp

Màn hình LED cho thuê sự kiện (rental LED), màn hình outdoor di động, màn hình đặt trong môi trường nhiều bụi hoặc độ ẩm cao. GOB đặc biệt phù hợp khi màn hình cần di chuyển thường xuyên nhưng vẫn muốn giữ khả năng sửa chữa từng module như SMD.

5. Chip COB (Chip On Board)

5.1. Cấu trúc và điểm khác biệt căn bản

COB là bước nhảy vọt về công nghệ so với DIP và SMD. Thay vì đóng gói từng chip RGB thành một gói riêng lẻ rồi mới hàn lên PCB, COB gắn trực tiếp nhiều chip LED nhỏ (die) lên bề mặt PCB bằng keo dẫn điện hoặc wire bonding, sau đó phủ toàn bộ cụm chip bằng lớp nhựa trong suốt hoặc phosphor. Không có gói đóng gói trung gian, không có khe hở giữa các pixel, toàn bộ bề mặt phát sáng là một khối liền mạch.

Đây là lý do COB module nhìn hoàn toàn khác với SMD module: thay vì thấy các chấm pixel rời rạc, bề mặt COB trông giống như một tấm phát sáng đồng đều liên tục.

5.2. Ưu điểm

• Pixel pitch cực nhỏ, từ P0.75 đến P1.9, đạt độ phân giải vượt trội so với SMD ở cùng diện tích module nhờ không có không gian “lãng phí” cho gói đóng gói.
• Khả năng chống va đập, chống bụi và chống ẩm tốt nhất trong tất cả các loại nhờ bề mặt liền khối không khe hở.
• Độ đồng đều màu sắc cao hơn vì nhiều chip RGB được đặt rất gần nhau trong cùng một khối phủ nhựa.
• Tản nhiệt tốt hơn SMD nhờ chip gắn trực tiếp lên PCB, không qua lớp gói nhựa trung gian.
• Góc nhìn rộng hơn, thường 170–180 độ, do ánh sáng phát ra từ bề mặt phẳng hoàn toàn không bị chắn bởi vỏ gói.
• Không có hiện tượng Moiré khi quay phim nhờ không có cấu trúc lưới khe hở giữa các pixel.

5.3. Nhược điểm

• Giá thành cao nhất trong tất cả các công nghệ do quy trình sản xuất phức tạp và yêu cầu thiết bị chính xác cao.
• Sửa chữa từng điểm ảnh rất khó, gần như không thể thực hiện tại hiện trường. Khi một vùng COB hỏng, thường phải thay toàn bộ module thay vì từng pixel như SMD.
• Công nghệ còn tương đối mới, chuỗi cung ứng chưa đa dạng bằng SMD, một số linh kiện phụ trợ khó tìm thay thế hơn.

5.4. Ứng dụng phù hợp

Phòng điều hành, trung tâm kiểm soát an ninh (SOC), studio phát sóng, phòng hội nghị cao cấp, màn hình virtual production XR. Các ứng dụng yêu cầu độ phân giải cực cao, xem từ khoảng cách gần và không gian trong nhà được kiểm soát môi trường tốt.

Tìm hiểu thêm về xu hướng COB trong ngành: COB là gì? Vì sao màn hình LED COB đang trở thành xu hướng?

6. Chip IMD (Integrated Matrix Device)

6.1. Cấu trúc và bản chất

IMD (còn gọi là MiP — Multi-in-Package hoặc N-in-1) là công nghệ đóng gói thế hệ mới, tích hợp nhiều pixel RGB (thường 2 hoặc 4 pixel) vào trong một gói đóng gói duy nhất trước khi hàn lên PCB. Gói IMD 4-in-1 phổ biến nhất hiện nay tích hợp 4 pixel (mỗi pixel gồm 3 chip RGB) vào một gói, tức là 12 chip LED trong một gói duy nhất.

IMD ra đời để giải quyết bài toán mà SMD đơn lẻ gặp phải khi pixel pitch giảm xuống dưới 2 mm: khi gói SMD quá nhỏ, độ bền cơ học giảm và tỉ lệ hư hỏng trong sản xuất tăng lên. Bằng cách gộp nhiều pixel vào một gói lớn hơn, IMD cải thiện độ bền trong khi vẫn đạt được pixel pitch nhỏ.

6.2. Ưu điểm

• Cân bằng tốt giữa pixel pitch nhỏ (từ P0.6 đến P1.5), độ bền cơ học và khả năng sản xuất quy mô lớn.
• Kế thừa khả năng sửa chữa của SMD: khi một gói IMD hỏng, có thể thay thế cả gói (bao gồm 2–4 pixel) thay vì thay toàn bộ module như COB.
• Tích hợp lợi thế bảo vệ của COB ở mức độ nhất định nhờ gói đóng gói lớn hơn và chắc chắn hơn SMD đơn lẻ.
• Màu sắc đồng đều cao trong cùng gói vì các pixel liền kề được đóng gói và hiệu chỉnh cùng nhau.
• Chuỗi cung ứng ngày càng trưởng thành, nhiều nhà sản xuất module đang chuyển sang IMD 4-in-1 làm tiêu chuẩn cho dòng fine pitch.

6.3. Nhược điểm

• Khi một gói IMD hỏng dù chỉ một pixel, toàn bộ gói (2–4 pixel) phải được thay, lãng phí hơn so với thay từng pixel SMD đơn lẻ.
• Giá thành cao hơn SMD thông thường, thấp hơn COB nhưng không nhiều ở các dòng chất lượng cao.
• Công nghệ còn đang phát triển, tài liệu kỹ thuật và đào tạo kỹ thuật viên sửa chữa chưa phổ biến bằng SMD.

6.4. Ứng dụng phù hợp

Màn hình fine pitch indoor P0.9–P1.5, phòng điều hành, màn hình hội nghị cao cấp, studio phát sóng. IMD đang dần thay thế SMD đơn lẻ ở phân khúc fine pitch nhờ cân bằng tốt hơn giữa chi phí, độ phân giải và khả năng bảo trì.

7. Bảng so sánh tổng hợp năm công nghệ

Tiêu chí	DIP	SMD	GOB	COB	IMD
Pixel pitch nhỏ nhất	P10	P1.2	P1.2	P0.75	P0.6
Độ sáng tối đa	10.000+ nit	6.000 nit	5.500 nit	4.000 nit	4.500 nit
Chống va đập	Thấp	Thấp	Cao	Rất cao	Trung bình
Chống bụi, ẩm	Thấp	Thấp	Cao	Rất cao	Trung bình
Dễ sửa chữa	Dễ	Dễ	Trung bình	Khó	Trung bình
Giá thành	Thấp nhất	Thấp	Trung bình	Cao nhất	Cao
Ứng dụng chính	Outdoor xa	Đa dụng	Rental, di động	Fine pitch, indoor cao cấp	Fine pitch indoor

8. Hướng dẫn chọn công nghệ chip phù hợp

8.1. Theo môi trường lắp đặt

• Ngoài trời cố định, cần độ sáng tối đa: DIP (P10+) hoặc SMD outdoor (P4–P8).
• Trong nhà, xem từ gần, cần hình ảnh sắc nét: SMD fine pitch (P1.5–P3.9), COB (P0.75–P1.9) hoặc IMD (P0.9–P1.5).
• Màn hình cho thuê sự kiện, di chuyển thường xuyên: GOB hoặc SMD chịu va đập cao.

8.2. Theo ngân sách và yêu cầu bảo trì

• Ngân sách hạn chế, cần bảo trì dễ dàng: SMD là lựa chọn tối ưu nhất về tỉ lệ chi phí trên hiệu quả.
• Ưu tiên bảo vệ môi trường khắc nghiệt, chấp nhận giá cao hơn: GOB hoặc COB.
• Ưu tiên chất lượng hình ảnh cao nhất, ngân sách không phải vấn đề: COB hoặc IMD cho fine pitch.

Tìm hiểu thêm về so sánh chi tiết giữa hai công nghệ phổ biến nhất hiện nay: So sánh công nghệ LED SMD và COB

Nếu bạn cần tư vấn lựa chọn công nghệ chip và dòng sản phẩm phù hợp với yêu cầu dự án cụ thể, đội ngũ kỹ thuật Lotek sẵn sàng hỗ trợ qua hotline 034.686.3131 hoặc 0987.982.225.
